Convertitore DC/DC di aumento della tensione TPS61021A

circuito integratoSMDper dispositivo mobile

Panoramica
Il TPS61021A è un convertitore boost sincrono progettato per dispositivi portatili e smart alimentati a batteria. Fornisce fino a 3,3 V a 1,5 A con ingressi ridotti fino a 1,8 V e può operare con ingressi bassi fino a 0,5 V per estendere l'autonomia della batteria. Le protezioni includono sovratensione di uscita, cortocircuito di uscita e spegnimento termico. La frequenza di commutazione di 2,0 MHz consente l'uso di induttori e condensatori di piccole dimensioni e un package WSON compatto 2,0 mm × 2,0 mm.

Caratteristiche principali

• Intervallo di tensione di ingresso: 0,5 V a 4,4 V
• Tensione minima di avvio: 0,9 V
• Tensione di uscita regolabile: 1,8 V a 4,0 V
• Uscita tipica: 3,3 V a 1,5 A (VIN ≥ 1,8 V)
• Efficienza tipica fino al 91 % (VIN=2,4 V, VOUT=3,3 V, IOUT=1,5 A)
• Frequenza di commutazione: 2,0 MHz
• Corrente di quiescenza tipica: 17 µA
• Limite tipico di corrente di commutazione: 4,3 A
• Modalità PFM a carico leggero e vera disconnessione ingresso‑uscita durante lo shutdown
• Protezioni: sovratensione di uscita, cortocircuito e protezione termica

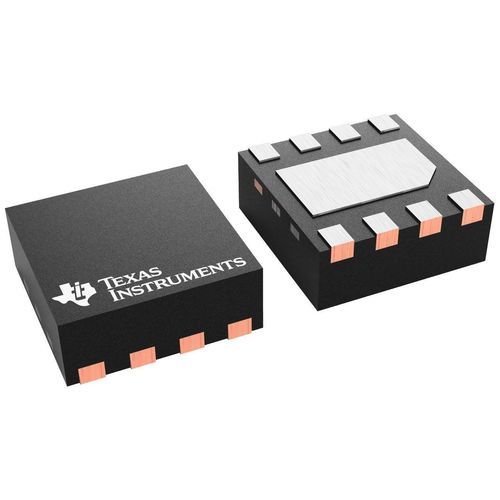

• Package WSON 2,0 mm × 2,0 mm

Parametri tecnici (sintesi)
Topology: Boost
Vin (min) (V): 0.5
Vin (max) (V): 4.4
Vout (min) (V): 1.8
Vout (max) (V): 4.0
Switch current limit (typ) (A): 4.3
Iq (typ) (A): 0.000017
Duty cycle (max) (%): 90
Operating temperature range (°C): -40 to 125
Features: Enable, Light‑load efficiency (PFM), Load Disconnect, Pass‑through mode, Synchronous rectification

Applicazioni

• Dispositivi IoT e portatili alimentati a batteria
• Wearable e strumenti portatili
• Dispositivi medici portatili
• Controller di gioco ed elettronica di consumo
• Sistemi di backup con supercondensatori e soluzioni di energy harvesting
