Controller di caricabatteria BQ25713

Panoramica Il BQ25713/BQ25713B è un controller di carica sincrono NVDC in topologia buck‑boost per sistemi da 1 a 4 celle in serie. Fornisce transizioni automatiche tra modalità buck, boost e buck‑boost, supporto USB‑PD e USB‑OTG e protezioni a livello di sistema per un funzionamento affidabile in applicazioni con spazio limitato. Le funzioni Vmin Active Protection e Input Current Optimizer migliorano la stabilità durante i picchi di carico.

Caratteristiche principali

• Compatibile pin‑to‑pin e software con BQ25703A
• Carica 1–4 celle in serie; supporta chimiche multiple (Li‑Ion, LiPo, LiFePO4, piombo, NiMH, NiCd, SuperCap)
• Ampio intervallo di alimentazione: 3.5 V a 24 V (max assoluto 30 V)
• Supporta USB 2.0/3.0/3.1 (Type‑C) e impostazioni di corrente USB Power Delivery
• Transizioni seamless tra buck, boost e buck‑boost
• Gestione NVDC del percorso di alimentazione con instant‑on e modalità di supplemento batteria
• USB OTG: VBUS regolabile 3.0 V a 20.8 V (risoluzione 8 mV); limite corrente OTG fino a 6.4 A (risoluzione 50 mA)
• Input Current Optimizer (ICO) e IDPM/VDPM per protezione della sorgente ed estrazione massima di potenza
• Pass Through Mode (PTM) di TI per efficienza migliorata e ricarica rapida
• ADC integrato per monitoraggio tensione/corrente/potenza; uscita PROCHOT per throttling CPU (profili IMVP8/IMVP9)
• Frequenza di commutazione programmabile: 800 kHz o 1.2 MHz
• Alta precisione: ±0.5% tensione di carica; ±2% regolazione/monitoraggio corrente di ingresso/carica; ±4% monitor potenza
• Sicurezza: spegnimento termico, protezioni sovratensione/sovracorrente su ingresso/sistema/batteria
• Certificazione: IEC 62368‑1 CB; bassa corrente quiescente batteria

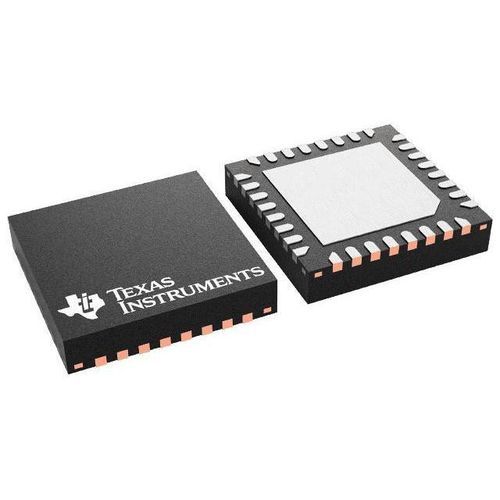

• Package: WQFN 32 pin 4 × 4 mm

Specifiche elettriche e meccaniche

• Numero celle in serie supportate: 1, 2, 3, 4
• Corrente massima di carica: 8.128 A
• Gamma tensione carica batteria: 1.024 V a 19.2 V
• Tensione d'ingresso operativa: 3.5 V a 24 V (max assoluto 30 V)
• Topologia di controllo: buck‑boost sincrono NVDC
• Interfaccia di controllo: I2C + pin hardware per limite corrente d'ingresso
• Frequenza commutazione programmabile: 800 kHz o 1.2 MHz
• Temperatura di esercizio: −40 °C a 85 °C
• Package: WQFN 32 pin 4×4 mm

Applicazioni Progettato per sistemi portatili e industriali compatti quali controller embedded, strumenti portatili, laptop/tablet rugged e altri dispositivi che richiedono sorgenti d'ingresso flessibili, compatibilità USB‑PD e gestione affidabile della batteria in spazi ristretti.

Documentazione e risorse Risorse di progettazione disponibili: datasheet, note applicative, modulo di valutazione e design di riferimento per accelerare l'integrazione e la valutazione del sistema. Modulo di valutazione disponibile per sviluppo e test.
