Regolatore di tensione DC TPS7A47

per applicazioni medicheLDOlineare

Descrizione
La famiglia TPS7A47 comprende regolatori lineari a bassa caduta (LDO) a tensione positiva, progettati per funzionamento a rumore ultrabasso (4 µVRMS) e in grado di erogare fino a 1 A. Include la versione programmabile tramite PCB ANY-OUT™ (TPS7A4700), che permette di definire la tensione di uscita tramite il layout, e la versione regolabile (TPS7A4701) configurabile con resistenze di retroazione esterne fino a 34 V. Realizzata in tecnologia bipolare per applicazioni di strumentazione ad alta precisione, la TPS7A47 fornisce rail puliti per sistemi analogici e mixed-signal critici.

Parametri chiave

• Tensione di ingresso max (Vin max): 36 V
• Tensione di ingresso min (Vin min): 3 V
• Corrente di uscita max (Iout max): 1 A
• Opzioni di uscita: Regolabile, programmabile via PCB (ANY-OUT™), Fisso
• Gamma tensione uscita (Vout): 1,4 V min – fino a 34 V (a seconda della versione)
• Rumore in uscita: 4 µVRMS (10 Hz–100 kHz)
• PSRR: 82 dB a 100 Hz; >55 dB da 10 Hz a 10 MHz; 60 dB a 100 kHz (tabulato)
• Corrente di riposo (Iq typ): 0,58 mA
• Dropout tipico a 1 A: 307 mV
• Capacità minima di carico: 10 µF
• Precisione: ±2,5 %
• Resistenza termica θJA (typ): 30,5 °C/W
• Intervallo di temperatura operativa: –40 °C a +125 °C

Funzionalità principali

• Gamma tensione ingresso: +3 V a +36 V
• Rumore di uscita ultrabasso: 4 µVRMS (10 Hz–100 kHz)
• Elevato PSRR per sistemi analogici e RF sensibili
• Due modalità di configurazione: programmabile via PCB (ANY-OUT™) o fisso/regolabile con retroazione esterna
• Versione regolabile (TPS7A4701): uscita regolabile fino a 34 V con resistenze esterne
• Pin Enable compatibile con livelli logici CMOS
• Limitazione di corrente e spegnimento termico integrati

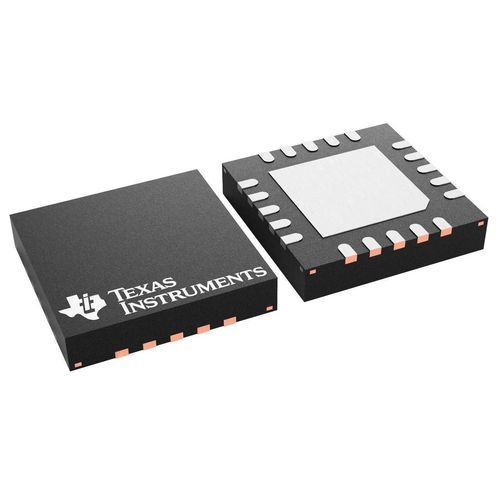

• Disponibile in package termico compatto (VQFN 20 pin, 5 × 5 mm)

Applicazioni

• Alimentazione di amplificatori operazionali di precisione, ADC e DAC
• Regolazione post dc-dc per filtrare il ripple dei convertitori switching
• Strumentazione, banchi prova e front-end audio/RF
• Sistemi medicali e altre applicazioni che richiedono rail a rumore ultrabasso

Package e documentazione

• Package: VQFN 20 pin (5 × 5 mm)
• Prestazioni termiche: θJA ≈ 30,5 °C/W (typ)
• Documentazione: datasheet, modulo di valutazione (EVM), note applicative e guide di progetto
