Regolatore di tensione DC LP5907

per impianti di telecomunicazioniper applicazioni automobilisticheLDO

Panoramica
LP5907 è un regolatore lineare LDO a basso rumore in grado di fornire fino a 250 mA in uscita. Progettato per circuiti RF e analogici, offre basso rumore di uscita, alto PSRR, corrente di quiescenza molto bassa e buona risposta ai transitori. È stabile con condensatori ceramici di ingresso e uscita da 1 µF e non richiede un condensatore di bypass per il rumore separato.

Riepilogo prodotto
Tensioni di uscita fisse disponibili da 1,2 V a 4,5 V in passi fini. Corrente di alimentazione tipica quando abilitato ≈ 12 µA. Include funzioni di enable e scarica dell'uscita, protezione da sovratemperatura e cortocircuito, e specifiche per temperature automotive/industriali. Supporta il posizionamento remoto del condensatore di uscita per semplificare il layout PCB.

Caratteristiche

• Intervallo di tensione di ingresso: 2,2 V – 5,5 V
• Intervallo di tensione di uscita: opzioni fisse 1,2 V – 4,5 V (molti valori disponibili)
• Corrente di uscita max: fino a 250 mA
• Basso rumore di uscita: < 6,5 µVRMS (tip.)
• Alto PSRR: es. 82 dB a 1 kHz, ≈60 dB a 100 kHz (tip.)
• Corrente di quiescenza molto bassa (Iq): ≈ 12 µA con enable
• Non richiede condensatore di bypass per il rumore; stabile con condensatori ceramici 1 µF in ingresso e uscita
• Supportato posizionamento remoto del condensatore di uscita
• Funzioni Enable e scarica dell'uscita; protezioni termiche e contro i cortocircuiti

Package e documentazione

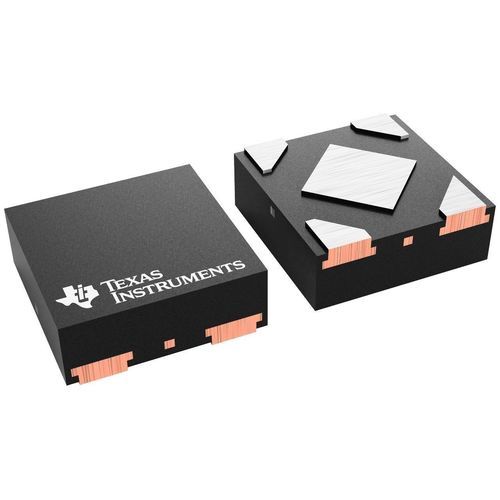

Disponibile in più package SMD compatti: varianti DSBGA 4 pin (YKE, YKG, YKM), SOT‑23 (DBV) e X2SON (DQN). La scheda prodotto include immagini dei package, dati di resistenza termica e diagrammi funzione/blocco.

Note sulle opzioni di uscita

• Esempi di tensioni fisse: 0,85 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,2 V, 2,5 V, 2,7 V, 2,8 V, 2,85 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,7 V, 4,0 V, 4,5 V
• Alcune opzioni produttive supportano risoluzione fine (passo 25 mV) per uscita fissa personalizzata

Informazioni aggiuntive
Applicazioni tipiche: rail di alimentazione a basso rumore per front‑end RF, front‑end analogici, sensori, moduli camera e dispositivi alimentati a batteria. Intervallo di temperatura di giunzione/operativo specificato da −40 °C a +125 °C a seconda del package.

Specifiche tecniche

• Vin (min): 2,2 V
• Vin (max): 5,5 V
• Iout (max): 0,25 A (250 mA)
• Opzioni di uscita: uscite fisse (più tensioni standard)
• Vout (min): 1,2 V
• Vout (max): fino a 4,5 V (numerose opzioni)
• Rumore: < 6,5 µVRMS (tip.)
• PSRR: 82 dB a 1 kHz (tip.); ≈60 dB a 100 kHz
• Iq (typ): 12 µA (abilitato)
• Dropout (typ): ≈120 mV
• Tolleranza di uscita: ±2 %
• Capacità minima di carico: 1 µF (ceramica)
• Uscite regolate: 1
• Resistenza termica θJA esempi (°C/W): 186,9; 191,6; 193; 193,4; 194,1; 197,8; 206,1; 216,1 (varia per package)
• Intervallo di temperatura operativa: −40 °C a 125 °C
