Regolatore di commutazione regolabile LM2596

riduttorebuck

Panoramica
La serie LM2596 comprende circuiti integrati monolitici che forniscono tutte le funzioni attive per un regolatore switching buck. Possono erogare fino a 3 A con buona regolazione di linea e carico. Disponibili in uscite fisse (3,3 V, 5 V, 12 V) e in versione regolabile (1,2 V–37 V). Progettati per richiedere un numero minimo di componenti esterni e facilitare l'implementazione di alimentatori switching.

Caratteristiche principali

• Corrente di uscita massima: 3 A
• Intervallo tensione di ingresso: 4,5 V a 40 V
• Opzioni di uscita fissa: 3,3 V, 5 V, 12 V; versione regolabile 1,2 V–37 V (±4 % in condizioni specificate)
• Richiede tipicamente solo quattro componenti esterni
• Oscillatore interno a frequenza fissa 150 kHz (consente componenti di filtro più piccoli)
• Funzione Enable (TTL shutdown) e standby a basso consumo (typ. ≈ 80 µA)
• Protezione con spegnimento termico e limitazione di corrente a riduzione di frequenza in due fasi
• Buona regolazione di linea/carico; utilizza induttori standard disponibili

Package e meccanica

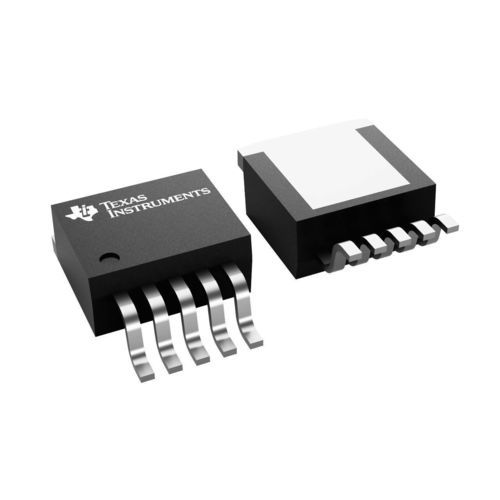

Disponibile in package TO-220 a 5 pin (diverse opzioni di piegatura dei terminali) e in package SMD TO-263 a 5 pin. Esempi di superfici package: TO-220 (NDH) 86.0552 mm² (10,16 × 8,47), TO-220 (NEB) 46.4312 mm² (10,16 × 4,57), TO-263 (KTT) 154.8384 mm² (10,16 × 15,24).

Parametri (sintesi)
Topologia: Buck
Iout (max): 3 A
Vin (min): 4,5 V
Vin (max): 40 V
Vout (min): 3,3 V (fisso) / 1,2 V (regolabile)
Vout (max): 37 V
Iq (typ): 0,005 A (5 mA); standby tip. ≈ 80 µA
Ciclo di lavoro (max): 100 %
Modalità di controllo: Voltage mode
Funzioni: Enable, protezione da sovracorrente, spegnimento termico
Intervallo di temperatura di funzionamento: -40 °C a 125 °C

Note aggiuntive
Induttori standard ottimizzati per LM2596 sono disponibili da diversi fornitori. Risorse di progettazione: datasheet, moduli di valutazione, modelli PSpice e supporto WEBENCH Power Designer per accelerare prototipazione e validazione.
