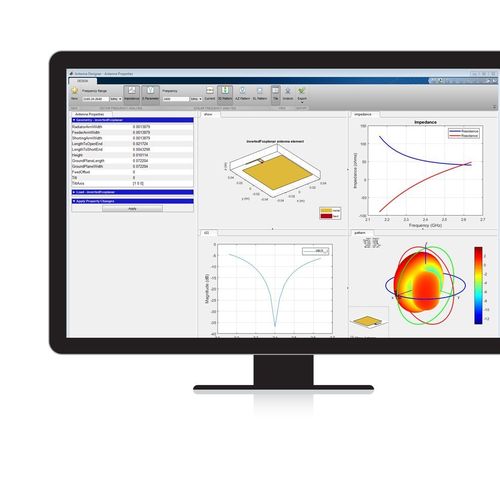

Software di concezione di schemi Antenna Toolbox™

di visualizzazionedi analisi2D-3D

Antenna Toolbox™ fornisce funzioni e applicazioni per la progettazione, analisi e visualizzazione degli elementi di antenna e di array di antenne. È possibile progettare antenne indipendenti e creare array di antenne utilizzando elementi predefiniti con geometria parametrizzata oppure elementi planari arbitrari. Antenna Toolbox utilizza il metodo dei momenti (MoM) per calcolare le proprietà delle porte come l'impedenza, le proprietà superficiali come la distribuzione della corrente e della carica, e le proprietà del campo come il diagramma di radiazione in campo vicino e lontano. È possibile visualizzare la geometria dell’antenna e i risultati dell’analisi in 2D e 3D. È possibile integrare antenne e array in sistemi wireless e utilizzare l’analisi dell’impedenza per progettare reti di adattamento. Antenna Toolbox fornisce diagrammi di radiazione per la simulazione di algoritmi di beamforming e di orientamento del fascio. I file Gerber possono essere generati dal progetto per produrre antenne a circuito stampato (PCB). È possibile installare le antenne su piattaforme di grandi dimensioni come automobili o aeroplani e analizzare gli effetti della struttura sulle prestazioni dell’antenna. Site Viewer consente di visualizzare la copertura dell'antenna su una mappa 3D del terreno, utilizzando una varietà di modelli di propagazione.
