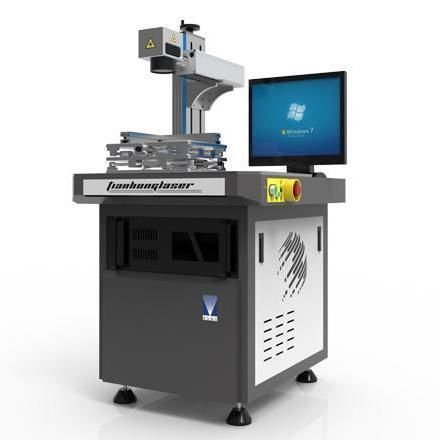

Macchina di marcatura laser a fibra TH-FLMS series

laser MOPAdi cartaper metallo

Descrizione del prodotto
Le marcatori laser a fibra TH-FLMS sono progettate per la marcatura e la codifica ad alta precisione e alta velocità di materie plastiche, componenti elettronici, chip, carta colorata e imballaggi alimentari. Adatte ad applicazioni che richiedono dettaglio fine e controllo della profondità come orologeria, industria degli stampi e marcatura bitmap; utilizzabili anche per l'ossidazione superficiale di leghe alluminio-magnesio.

Caratteristiche

• Compatibili con sorgenti laser a fibra IPG, SPI, Raycus e altre; protezione contro il riflesso e alta potenza di picco con MTBF fino a 100.000 ore.
• Ingombro compatto per integrazione in linea nelle linee di produzione; alta frequenza di lavoro per aumentare la produttività di marcatura.
• Controllo completo via computer con interfaccia intuitiva; supporta formati comuni per l'importazione semplice di pattern e dati.
• Uscita a modo singolo e spot ridotto per marcature precise e ad alta risoluzione.
• Ambiti applicativi tipici: marcatura di tasti/pulsanti in plastica, marcatura in linea di dispositivi elettronici e chip, codifica laser di carta colorata e imballaggi alimentari, componenti per orologeria, industria degli stampi e marcatura bitmap.

Esempi di marcatura
Vengono forniti campioni per illustrare la qualità di marcatura tipica e i livelli di dettaglio ottenibili in base a materiali e parametri.

Specifiche (tabella)
modello: TH-FLMS20 | TH-FLMS30 | TH-FLMS50 | TH-FLMS100 | TH-FLMS200 | TH-FLMSMP20 | TH-FLMSMP30 | TH-FLMSMP60
lunghezza d'onda: 1064 nm
laser: laser a fibra (modelli standard) | laser MOPA (modelli MP)
potenza laser: 20W | 30W | 50W | 100W | 200W | 20W | 30W | 50W
raffreddamento: raffreddamento ad aria
area di marcatura: 100x100 mm (opzionale)
ripetibilità: ±0,003 mm
larghezza minima linea: 0,045 mm
energia per punto: 1,5 mJ
qualità del fascio: ≤1,2 (fibra) | ≤1,3 (alcuni MOPA) | ≤1,5 (MP alta potenza)
durata impulso: 100 ns (fibra) | 2–350 ns (MOPA)
frequenza di ripetizione: 20–200 kHz (fibra) | 1–4000 kHz (MOPA)
velocità di incisione: ≤7000 mm/s
grado di protezione: IP54

Specifiche tecniche

• Nome prodotto: Marcatrice laser a fibra
• ID prodotto: 1475857059197636608
• Famiglia modelli: Serie TH-FLMS (include TH-FLMS20 / 30 / 50 / 100 / 200 e varianti TH-FLMSMP)
• Lunghezza d'onda: 1064 nm
• Tipi di laser: laser a fibra (standard) e laser MOPA (varianti MP)
• Potenze disponibili: 20W, 30W, 50W, 100W, 200W (a seconda del modello)
• Raffreddamento: aria
• Area di marcatura standard: 100 x 100 mm (opzionale)
• Ripetibilità di posizionamento: ±0,003 mm
• Larghezza minima linea: 0,045 mm
• Energia per punto: 1,5 mJ
• Qualità del fascio (M2): ≤ 1,2 / ≤ 1,3 / ≤ 1,5 a seconda del modello
• Durata impulso: 100 ns (fibra) o 2–350 ns (MOPA)
• Frequenza di ripetizione: 20–200 kHz (fibra) o 1–4000 kHz (MOPA)
• Velocità massima di incisione: ≤ 7000 mm/s
• Grado di protezione: IP54
