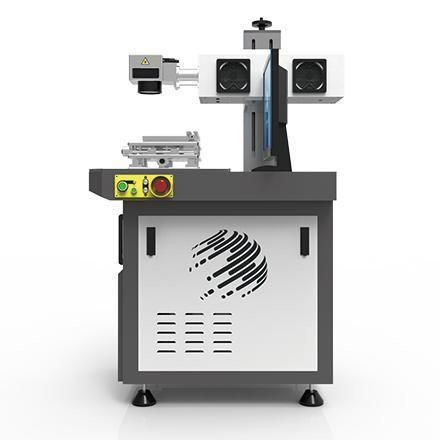

Macchina di marcatura laser UV TH-UVLMS series

di vetroper silicioper materie plastiche

Descrizione del prodotto
Progettata per marcatura ad alta precisione e micro-lavorazione su vetro, materiali polimerici e altri substrati, la serie TH-UVLMS (355 nm) esegue marcatura superficiale, foratura di micropori e rimozione di rivestimenti su superfici metalliche e non metalliche. Applicazioni tipiche: marcatura di bottiglie e imballaggi, PCB flessibili, scribing/cutting LCD/TFT e micro-foratura di wafer di silicio.

Caratteristiche

• Luce laser UV 355 nm ad alto rendimento fotoelettrico con potenze selezionabili per modello (3 W–15 W a 50 kHz).
• Tecnologia di controllo hardware avanzata e software intelligente per basso consumo, funzionamento stabile e marcatura di alta precisione.
• Controllo completo via PC con interfaccia intuitiva; compatibile con i principali software grafici e di marcatura per inserimento dei disegni e gestione delle lavorazioni.
• Spot ultra-fine e qualità del fascio precisa, adatta al processamento elettronico di precisione e alla micro-foratura di materiali speciali.

Specifiche (tabella)
Modello dispositivo: TH-UVLMS3 / TH-UVLMS5 / TH-UVLMS8 / TH-UVLMS10 / TH-UVLMS15
Lunghezza d'onda laser: 355 nm
Potenza laser: 3 W@50 kHz / 5 W@50 kHz / 8 W@50 kHz / 10 W@50 kHz / 15 W@50 kHz
Area di marcatura: 100 × 100 mm (opzionale)
Altezza minima carattere: 0.15 mm
Velocità di marcatura: ≤ 7000 mm/s
Ripetibilità di posizionamento: ±0.003 mm
Larghezza minima linea: 0.01 mm (dipende dal materiale) @ F=160 mm
Qualità del fascio: ≤ 1.3
Frequenza di ripetizione impulsi / energia per impulso (esempi): 30–150 kHz / ~100 μJ / 267 μJ / 250 μJ / >300 μJ
Consumo totale (per modello): 1000 W / 1000 W / 2500 W / 3000 W / 3000 W
Metodo di raffreddamento (per modello): raffreddamento ad aria / raffreddamento ad acqua / raffreddamento ad aria / raffreddamento ad acqua / raffreddamento ad acqua

Esempi di marcatura
Immagini esemplificative che mostrano risultati tipici di marcatura e casi applicativi per il laser UV su diversi materiali.

Caratteristiche tecniche

• Nome commercialе: Macchina di marcatura laser UV
• ID prodotto: 1475857206505787392
• Modello / Serie: TH-UVLMS series
• Lunghezza d'onda laser: 355 nm
• Opzioni di potenza disponibili: 3 W, 5 W, 8 W, 10 W, 15 W (specificate a 50 kHz)
• Area di marcatura tipica: 100 × 100 mm (opzionale)
• Altezza minima carattere (tipica): 0.15 mm
• Velocità massima di marcatura: ≤ 7000 mm/s
• Ripetibilità di posizionamento: ±0.003 mm
• Larghezza minima linea (dipende dal materiale): 0.01 mm (testato @ F=160 mm)
• Qualità del fascio: ≤ 1.3
• Frequenza impulsi tipica: 30–150 kHz
• Esempi di energia per impulso (varia per modello): circa 100 μJ / 267 μJ / 250 μJ / >300 μJ
• Consumo complessivo (varia per modello): da 1000 W fino a 3000 W
• Raffreddamento: aria o acqua a seconda della configurazione
