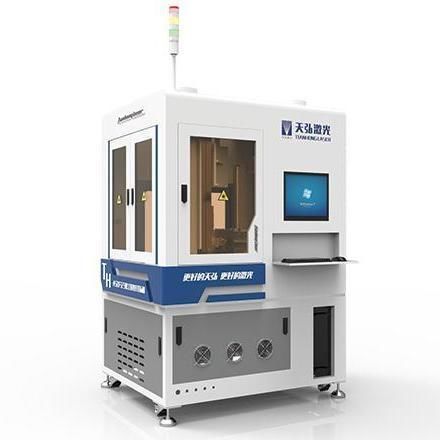

Sistema di marcatura laser TH-FLCS series

laser 3Dautomaticoper l'industria microelettronica

Descrizione del prodotto
Ampio impiego nelle comunicazioni mobili, progetti IoT, componenti IoT per l'automotive, Industria 4.0 e nel settore medicale per l'attivazione locale e la successiva metallizzazione di parti plastiche 3D mediante LDS (Laser Direct Structuring). Il sistema consente l'attivazione laser precisa e la marcatura su componenti tridimensionali stampati a iniezione per formare tracce conduttive tramite placcatura autocatalitica.

Identificatori principali

• Nome prodotto: Sistema di marcatura 3D a cinque assi (LDS)
• ID prodotto: 1475857223626936320

Caratteristiche
Il sistema utilizza una piattaforma di controllo del movimento per guidare il laser lungo la traiettoria del circuito elettronico e proiettare il fascio sulla parte plastica 3D. L'attivazione laser modifica la superficie drogata della plastica, esponendo atomi metallici che fungono da seed layer per il processo di placcatura chimica. Durante la placcatura, le aree attivate crescono uno strato metallico (metallizzazione superficiale) di circa 5–10 μm, consentendo la formazione di circuiti tridimensionali sul componente.

Specifiche (tabella)
Modello dispositivo: TH-FLCS30 | TH-FLCS50 | TH-FLCS100
Potenza media laser: 30W | 50W | 100W
Lunghezza d'onda laser: 1064 nm
Larghezza impulso: 2—350 ns
Frequenza di ripetizione: 1 KHz—4000 KHz
Area di marcatura: 100 mm × 100 mm × 40 mm (standard); 300 × 300 × 200 mm (opzionale)
Velocità di incisione: ≤ 7000 mm/s
Larghezza minima traccia: 0,015 mm
Ripetibilità: ≤ 0,005 mm
Precisione modulo di moto XYZ: ±0,01 mm
Consumo macchina: 1500 W
Alimentazione richiesta: 220 V ±22 V / 50 Hz / 10 A
Dimensioni complessive: 1150 mm × 1360 mm × 2000 mm
Peso totale: 750 Kg

Visualizzazione campioni
Sono disponibili immagini dei campioni ed esempi di marcatura per illustrare i risultati tipici ottenuti con il Sistema di marcatura 3D a cinque assi (LDS). Richiedere file di esempio e parametri di processo.

Specifiche tecniche

• Modello: TH-FLCS30, TH-FLCS50, TH-FLCS100
• Potenza media laser: 30W / 50W / 100W (a seconda del modello)
• Lunghezza d'onda: 1064 nm
• Larghezza impulso: 2–350 ns
• Frequenza di ripetizione: 1 KHz – 4000 KHz
• Area di marcatura: 100 × 100 × 40 mm (standard); 300 × 300 × 200 mm (opzionale)
• Velocità di incisione: ≤ 7000 mm/s
• Larghezza minima linea: 0,015 mm
• Ripetibilità: ≤ 0,005 mm
• Precisione movimento XYZ: ±0,01 mm
• Consumo: 1500 W
• Alimentazione: 220 V ±22 V / 50 Hz / 10 A
• Dimensioni: 1150 mm × 1360 mm × 2000 mm
• Peso: 750 Kg
