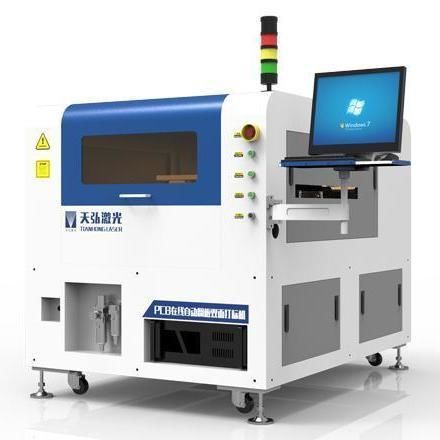

Marcatore codificatore laser a fibra TH-PCB-M series

laser CO2laser UVper PCB

Panoramica del prodotto
Sistema di controllo intelligente progettato per la marcatura PCB ad alta produttività con elevata precisione. Utilizza un galvanometro digitale ad alta velocità e sorgenti laser selezionabili (CO2, verde, UV, fibra) per marcature rapide e ripetibili, adatte a contesti di produzione continua.

Informazioni di base

• Nome prodotto: Fully Automatic Double-sided Laser Coding System For PCB
• ID prodotto: 1475857209341136896
• Potenza laser (intervallo mostrato a pagina): 3W-30W
• Formato di lavorazione: 100mm*100mm (lente di campo opzionale)

Caratteristiche

• Controllo intelligente con scansione automatica e funzioni di allarme errori; progettato per funzionamento stabile e continuo e conforme ai requisiti ambientali
• Galvanometro digitale ad alta velocità combinato con sorgenti laser ad alte prestazioni per marcature veloci e precise; supporta funzionamento 24/7
• Software di controllo basato su Windows compatibile con CorelDRAW, AutoCAD e formati grafici/testo comuni (PLT, PCX, BMP, DXF); supporta direttamente i font SHX e TTF
• Dotato di PLC per lo scambio di segnali I/O con dispositivi di carico/scarico del cliente
• Supporta integrazione con sistemi MES per la tracciabilità della produzione

Visualizzazione campioni
Sono forniti campioni di marcatura PCB per illustrare la qualità tipica del marcato e la leggibilità dei codici.

Specifiche tecniche

• Modelli: TH-PCB-M10; TH-PCB-M6; TH-PCB-M3; TH-PCB-M5; TH-PCB-M20; TH-PCB-M30
• Sorgente laser: TH-PCB-M10: CO2; TH-PCB-M6: verde; TH-PCB-M3: UV; TH-PCB-M5: UV; TH-PCB-M20: fibra; TH-PCB-M30: fibra
• Limite superiore potenza media laser: TH-PCB-M10: 10W; TH-PCB-M6: 6W; TH-PCB-M3: 3W; TH-PCB-M5: 5W; TH-PCB-M20: 20W; TH-PCB-M30: 30W
• Velocità di marcatura: ≤ 7000 mm/s (tutti i modelli)
• Precisione ripetuta di marcatura: ±0,01 mm (tutti i modelli)
• Campo di incisione massimo: 100 mm * 100 mm (lente di campo opzionale) (tutti i modelli)
• Larghezza linea minima: 0,1 mm (tutti i modelli)
• Dimensioni PCB applicabili: Min 50 mm * 50 mm; Max 510 mm * 460 mm (tutti i modelli)
• Spessore PCB applicabile: 0,8 mm - 5 mm (tutti i modelli)
• Peso consentito del PCB: ≤ 0,4 kg (tutti i modelli)
• Campo di marcatura codice QR: 1,5 mm * 1,5 mm - 10 mm * 10 mm (tutti i modelli)
• Esempi di capacità codice QR: 1,5×1,5 mm / 15 caratteri; 2×2 mm / 25 caratteri; 3×3 mm / 50 caratteri; 5×5 mm / 100 caratteri (tutti i modelli)
• Rendimento di stampa: 100% (tutti i modelli)
• Velocità di movimento assi X/Y: 300 mm/s (tutti i modelli)
