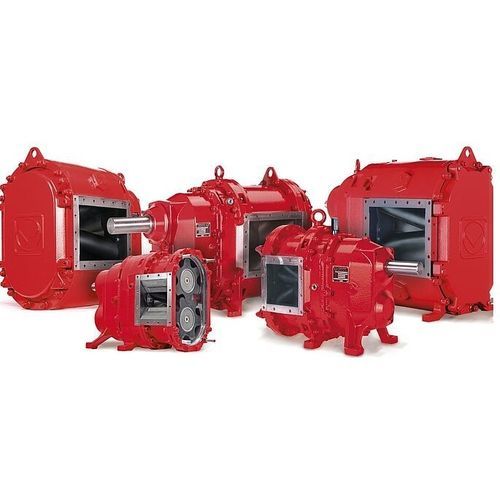

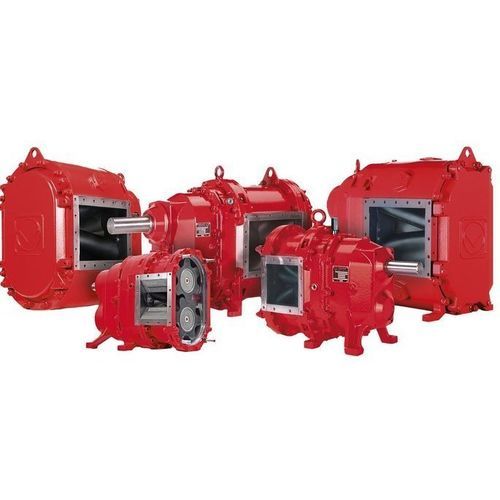

Pompa a lobi VX series

per fanghiper acque reflueper prodotti chimici

Panoramica
La serie VX di Vogelsang è una famiglia di pompe a lobi rotativi progettata per il trasferimento industriale di fluidi che spaziano da liquidi a bassa viscosità fino a prodotti altamente viscosi, abrasivi, aggressivi o sensibili al taglio. Ingombro compatto, accesso QuickService per manutenzione rapida e numerose opzioni di materiali e sistemi di trasmissione per rispondere a diverse esigenze di processo.

Vantaggi principali

• Manutenzione semplice in loco: camera di pompaggio accessibile smontando il coperchio (QuickService).
• Autoadescante e resistente alla marcia a secco e ai corpi estranei.
• Design modulare a elementi che riduce i costi dei ricambi e i tempi di fermo.
• Ampia scelta di lobi e materiali per compatibilità con il fluido e resistenza all'usura.
• Elevata efficienza volumetrica per esercizio economico.

Modelli (panoramica)
VX100
Unità compatta in quattro taglie. Adatta a portate piccole e medie fino a 50 m3/h e pressioni fino a 10 bar. Opzioni: componenti in alluminio leggero, motore elettrico flangiato, versione PTB A1.

VX136
Design compatto e universale con sei taglie e diverse varianti costruttive. Portate fino a 364 m3/h e pressioni fino a 12 bar. Opzioni: InjectionSystem, piastre di usura radiali/assiali, materiali speciali (ADI, acciaio inox, leghe di nichel).

VX186
Progettazione robusta in otto taglie e molte configurazioni. Portate fino a 1.025 m3/h e pressioni fino a 12 bar. Ideale per grandi portate e fluidi abrasivi, viscosi o aggressivi; dotata di concetti antiusura e diverse opzioni di azionamento.

VX215
Gamma ad alto flusso con quattro taglie e sei design, fino a 1.417 m3/h (24.000 l/min) e pressioni fino a 8 bar. Ampio passaggio libero (es. 90 mm) per alta tolleranza ai corpi estranei; QuickService e InjectionSystem per manutenzioni rapide.

VX230
Série ad alte prestazioni con quattro taglie e sei varianti costruttive. Portate fino a 1.234 m3/h e pressioni fino a 12 bar. Progettata per manutenzione rapida e tempi di fermo ridotti.

Caratteristiche della serie VX

• Semigusci di carter regolabili per compensare l'usura senza parti aggiuntive.
• Piastre di usura assiali e radiali in acciai ad alta resistenza per estendere gli intervalli di manutenzione.
• Ampio portafoglio di lobi: geometrie e materiali diversi (NBR, EPDM, CSM, FKM, PU, acciaio inox, acciaio nitrurato) compresi i lobi HiFlo per funzionamento senza pulsazioni.
• Opzioni materiali: ghisa grigia resistente all'abrasione, ADI, acciaio inox, leghe a base di nichel; trattamenti termici e rivestimenti antiusura disponibili.
• Quality Cartridge: tenuta meccanica premontata per una sostituzione rapida e affidabile.
• Alberi robusti di grande diametro per minimizzare la flessione e l'usura in avviamento.

Opzioni della serie VX

• InjectionSystem per migliorare la tolleranza ai corpi estranei, la capacità di aspirazione e l'efficienza volumetrica (prove di campo fino a ~2,5× vita utile).
• Piastre di usura radiali e assiali in acciai speciali.
• Lobi HiFlo® per funzionamento senza pulsazioni e maggiore capacità di aspirazione.
• Sensore di velocità per controllo e monitoraggio in funzione della portata.
• Universal Drive System (UDS) per vari tipi di azionamento e semplificazione della gestione ricambi.
• Design QD con cuscinetto addizionale per ridurre la flessione dell'albero ad alta pressione.
• Versioni leggere / in alluminio per applicazioni di trasporto con parti bagnate in materiali resistenti all'usura.

Aree di applicazione

• Agricoltura (spandimento, trasferimento di liquami).
• Impianti a biogas (alimentazione, ricircolo, gestione del digestato).
• Industria (trasferimento di fluidi abrasivi o viscosi, chimica secondo selezione materiali).
• Trasporto e sistemi mobili (autocisterne, ferroviario, marittimo).
• Trattamento acque reflue e gestione fanghi, alimentazione sistemi di filtrazione a membrana.

Documentazione e supporto tecnico
Documentazione del produttore, brochure e schede tecniche disponibili presso Vogelsang per supportare la selezione e l'integrazione.

Specifiche tecniche

• Serie: VX100, VX136, VX186, VX215, VX230 (più taglie e tipi costruttivi).
• Portate indicative: VX100 fino a ~50 m3/h; VX136 fino a ~364 m3/h; VX186 fino a ~1.025 m3/h; VX215 fino a ~1.417 m3/h; VX230 fino a ~1.234 m3/h.
• Pressioni operative indicative: VX100 fino a 10 bar; VX136/VX186/VX230 fino a 12 bar; VX215 fino a 8 bar.
• Passaggio libero: esempi fino a 90 mm (VX215).
• Materiali: ghisa grigia resistente all'abrasione, ADI, acciaio inox, duplex, leghe di nichel; piastre di usura in acciai speciali.
• Manutenzione: QuickService (sostituzione in posizione), Quality Cartridge, design a elementi per interventi economici.
• Opzioni: InjectionSystem, lobi HiFlo, piastre di usura radiali/assiali, UDS, sensore di velocità, design QD, versioni leggere/alluminio.
