Pompa a vite eccentrica CC series

per acque reflueper fanghiper sabbia

Panoramica
La serie CC (CavityComfort) di Vogelsang comprende pompe monovite progettate per il pompaggio di fluidi altamente viscidi, abrasivi e carichi di corpi estranei. Il concetto QuickService consente interventi di manutenzione rapidi con ingombro ridotto, offrendo opzioni flessibili per la sostituzione dei componenti e un accesso semplificato alla tenuta meccanica.

Vantaggi principali

• Manutenzione rapida con minimo spazio richiesto grazie al meccanismo di rotazione rotor/stator
• Nessun bisogno di smontare tubazioni di aspirazione o mandata per molte operazioni
• Varie opzioni di riparazione: sostituzione rotor/stator come unità o singolarmente
• Tenuta meccanica Quality Cartridge sostituibile dal lato di azionamento o tramite la camera di pompaggio
• Ampio passaggio libero (fino a 108 mm) per ridurre i rischi di intasamento da corpi estranei
• Albero cardanico sovradimensionato con manicotto protettivo per resistere a solidi e fibre

Modelli

• CC44 — Modello per piccole portate; ampio passaggio libero e manutenzione rapida.
• CC55 — Modello compatto per portate medie; albero cardanico generoso per applicazioni gravose.
• CC66 — Modello ad alta capacità e pressione per fluidi viscosi o abrasivi con elevato contenuto solido.
• CC77 — Modello di maggiori dimensioni con design QuickService; molto ampio passaggio libero per materiali grossolani.

Caratteristiche

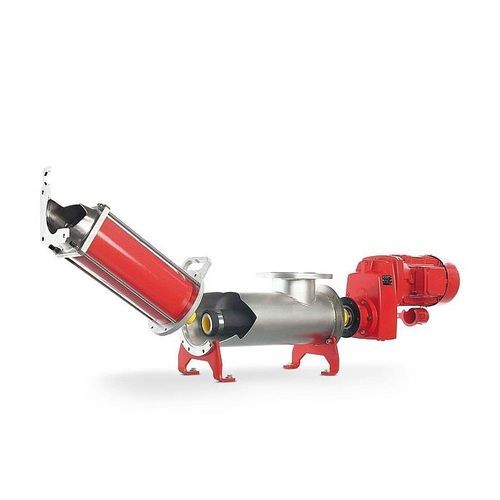

• Design con meccanismo di rotazione: rotor e stator possono essere ruotati come unità per evitare lo smontaggio delle tubazioni
• Albero cardanico protetto: design a due giunti con manicotto che non richiede rimozione per la sostituzione del rotore
• Opzioni di tenuta: Quality Cartridge accessibile dal lato di azionamento o dalla camera di pompaggio
• Strategie di sostituzione: statore+rotore come cartuccia, sostituzione dell'unità rotante completa o ricambio sequenziale
• Scatola di aspirazione ottimizzata che mantiene un ampio passaggio libero per prevenire ostruzioni

Opzioni

• Carcassa StreamLine — ottimizzata per il flusso, flange adattabili, orientamento verticale/orizzontale
• Carcassa MultiConnect — connessione rapida di più linee di aspirazione e separatore di corpi estranei
• Geometrie rotor/stator — M1 (una tappa), M2 (due tappe per pressioni maggiori), D1 (geometria lunga per fluidi molto viscosi/abrasivi)
• Varianti di azionamento — motoriduttori, motoriduttori ad assi paralleli, motori idraulici; versioni per funzionamento in condizioni di allagamento

Aree di applicazione

• Impianti di biogas (alimentazione di sospensioni organiche macinate, gestione del digestato)
• Trattamento delle acque reflue e gestione dei fanghi (fanghi abrasivi, concentrazioni ad alto contenuto secco)
• Trasporto di liquidi con corpi estranei nei processi industriali
• Applicazioni industriali che richiedono tempi di fermo ridotti e manutenzione rapida

Specifiche tecniche

• Serie: CC (CavityComfort)
• Modelli: CC44, CC55, CC66, CC77
• Concetto QuickService: unità rotor/stator orientabile — non è necessario smontare le tubazioni per molte operazioni
• Tenuta: Quality Cartridge sostituibile dal lato di azionamento
• Passaggio libero: fino a 108 mm a seconda del modello
• Geometrie rotor/stator: M1, M2, D1
• Carcasse di aspirazione: StreamLine, MultiConnect
• Opzioni di azionamento: motoriduttori, assi paralleli, azionamento idraulico; versioni per allagamento disponibili
