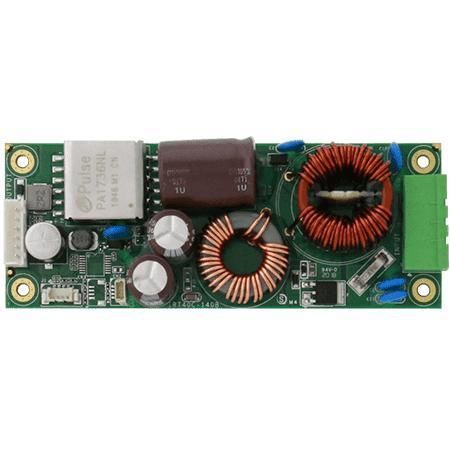

Convertitore DC/DC riduttore IRT40C

isolatointegratoper veicolo

Panoramica
IRT40C è un modulo convertitore DC-DC isolato che converte un ingresso 10–60 V DC in un'uscita isolata regolata a 12 V, potenza nominale 40 W (fino a 3,3 A). È progettato per applicazioni veicolari, industriali e embedded dove la tensione di ingresso può variare e l'isolamento è necessario per ridurre rumore e interferenze.

Punti chiave

• Progettazione modulare DC-DC che consente maggiore densità di potenza e distribuzione efficiente rispetto a soluzioni monolitiche ad ingresso ultra-ampio
• Elevata efficienza tramite commutazione ZVS ad alta frequenza
• Corrente di inrush bassa
• Protezione da sovracorrente in uscita
• Ampia gamma di ingresso: 10–60 V DC
• Funzione opzionale di controllo accensione per sequenziamento alimentazione veicolare

Certificazioni

• CE
• FCC

Descrizione funzionale
Il modulo genera un rail isolato a 12 V da una sorgente DC non regolata e ad ampia gamma. La distribuzione modulare consente di combinare più IRT40C per una distribuzione efficiente dell'energia e un'integrazione compatta del sistema.

Protezione e affidabilità
Il prodotto integra protezioni contro sovracorrenti (OCP), sovratensioni (OVP), sottotensioni (UV), cortocircuiti e protezione termica per garantire un funzionamento sicuro negli ambienti di trasporto e industriali.

Applicazioni

• Elettronica veicolare e gestione flotte
• Automazione industriale
• Computer embedded e sistemi di controllo
• Sistemi che richiedono un rail isolato 12 V stabile da una sorgente 10–60 V DC

Specifiche tecniche

• Modello: IRT40C
• Tensione d'ingresso: 10 V a 60 V DC
• Uscita: 12 V, fino a 3,3 A (≈40 W)
• Isolamento: Sì
• Ripple e rumore: < 120 mV
• Regolazione di linea: < ±1% (ingresso nominale)
• Regolazione di carico: < ±5%
• Efficienza: Fino al 90% (pieno carico)
• Protezioni: OCP, OVP, UV, cortocircuito, termica
• Certificazioni: CE, FCC
• Umidità operativa: 10% a 90% RH, senza condensa
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -20°C a 70°C
• Altitudine: 0 a 10.000 ft
• Dimensioni: 120 x 45 x 24.6 mm
