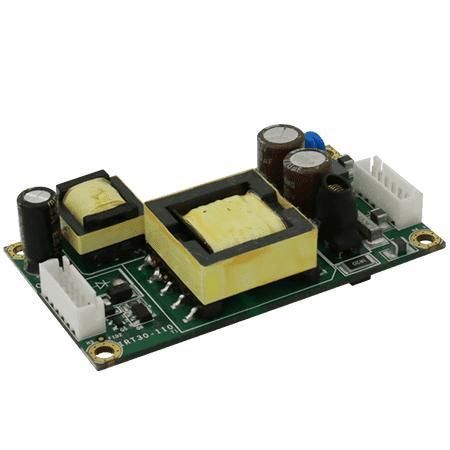

Convertitore DC/DC isolato IRT30

integratoper apparecchio di telecomunicazioneper veicolo

Prodotto
L'IRT30 è un modulo convertitore DC-DC isolato che converte un ingresso non regolato e ampio (9–36V DC) in un'uscita isolata e regolata di 12V DC con potenza nominale di 30W.

Caratteristiche principali

• Convertitore DC-DC ad alta efficienza (fino al 90% a pieno carico)
• Bassa corrente di spunto per un avviamento affidabile
• Protezione da sovracorrente in uscita (OCP) e da sovratensione (OVP)
• Ampio intervallo di ingresso: 9–36V DC
• Isolamento elettrico tra ingresso e uscita

Certificazioni

• CE
• FCC

Panoramica
Progettato per ambienti embedded, industriali e automotive, l'IRT30 fornisce una linea isolata a 12V affidabile e un comportamento di avvio controllato. L'architettura modulare consente di aumentare la densità di potenza e semplificare l'integrazione quando più convertitori sono impiegati in un sistema.

Design e protezioni
Utilizza una topologia Zero Voltage Switching (ZVS) ad alta frequenza per mantenere un'efficienza costante su tutta la gamma di ingresso. Le protezioni integrate includono OCP, OVP, protezione da cortocircuito e protezione termica, oltre a caratteristiche di basso inrush per ridurre lo stress sulle sorgenti di alimentazione e sull'elettronica a valle.

Applicazioni

• Elettronica automobilistica e sistemi a bordo veicolo
• Controller industriali, sensori e attuatori
• Apparecchiature di telecomunicazione e applicazioni OEM embedded che richiedono una linea isolata a 12V

Dettagli prodotto

• Progetto modulare DC-DC per migliorare la densità di potenza e ridurre le dimensioni complessive
• Uscita regolata isolata 12V da un ingresso variabile 9–36V
• Avviamento affidabile grazie alla bassa corrente di spunto
• Supporta una distribuzione efficiente dell'energia fino al punto di carico

Specifiche tecniche

• Tensione di ingresso: 9V a 36V DC
• Uscita: 12V DC, 2,5A (range di carico)
• Potenza nominale: 30W
• Isolamento: Sì
• Ripple e rumore: Inferiore a 120 mV
• Regolazione di linea: Inferiore a ±1% all'ingresso nominale
• Regolazione di carico: Inferiore a ±5%
• Efficienza: Fino al 90% (pieno carico)
• Protezioni: OCP, OVP, protezione da cortocircuito, protezione termica
• Certificazioni: CE, FCC
• Umidità di funzionamento: 10% a 90% RH, senza condensa
• Temperatura di funzionamento: 0°C a 50°C
• Temperatura di stoccaggio: -20°C a 70°C
• Altitudine: 0 a 10 000 ft
• Dimensioni meccaniche: 78.5 x 45 x 19.6 mm
