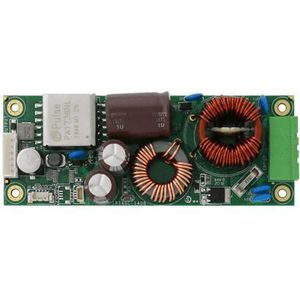

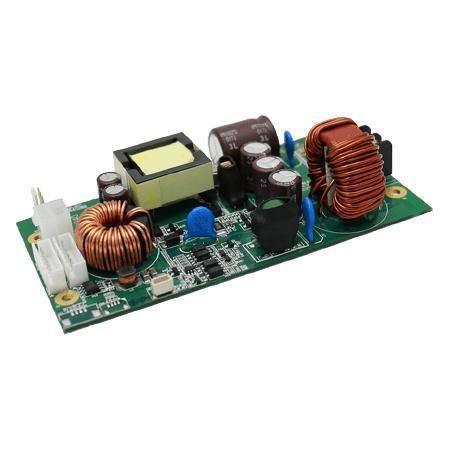

Convertitore DC/DC riduttore IRTPS

isolatointegratoper apparecchio di telecomunicazione

Panoramica
Il IRTPS è un modulo convertitore DC-DC regolato e isolato che converte un ingresso 9–36V DC in un'uscita isolata 12V DC da 100W (12V, 8,3A). Progettato per sistemi embedded e industriali che richiedono una rail 12V isolata con un approccio modulare per potenze maggiori.

Caratteristiche principali

• Uscita isolata 12V, 100W (12V, 8,3A)
• Ampia gamma di ingresso: 9V a 36V DC
• Topologia di commutazione ZVS ad alta frequenza
• Bassa corrente di inrush
• Protezione sovracorrente di uscita (OCP) e sovratensione (OVP)
• Controllo di accensione opzionale per applicazioni veicolari/trasporto

Certificazioni

• CE
• FCC

Dettagli prodotto
Il modulo è pensato per architetture di sistema DC-DC modulari: l'uso di più moduli in parallelo o in distribuzione aumenta la densità di potenza e riduce l'ingombro rispetto a convertitori monolitici a ingresso ultra-largo. L'uscita isolata riduce il rumore condotto e l'impatto dei transienti sull'elettronica a valle.

Protezione e affidabilità
Il IRTPS integra protezioni quali OCP, OVP, protezione da cortocircuito e spegnimento termico. La bassa corrente di inrush limita lo stress di avvio sulle alimentazioni upstream. Adatto per ambienti industriali e di trasporto dove sono richiesti isolamento e sequenza di avvio controllata.

Applicazioni

• Automazione industriale e robotica
• Sistemi embedded che richiedono rail 12V isolati
• Sistemi veicolari e di trasporto (opzione controllo accensione)
• Apparecchiature per comunicazioni e telecomunicazioni

Specifiche di sistema

• Tensione di ingresso: 9V a 36V DC
• Uscita: 12V isolata, 8,3A (100W)
• Isolamento: Sì
• Ripple e rumore: < 120 mV
• Regolazione linea: < ±1% (ingresso nominale)
• Regolazione carico: < ±5%
• Efficienza: Fino al 90% (a pieno carico)
• Protezioni: OCP, OVP, cortocircuito, termica
• Dimensioni: 120 x 62 x 31,1 mm

Ambiente

• Umidità operativa: 10% a 90% RH, senza condensa
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -20°C a 70°C
• Altitudine: 0 a 10.000 ft

Meccanica

• Dimensioni: 120 x 62 x 31,1 mm

FAQ

• Per cosa si usa l'IRTPS? — Fornire un'uscita 12V isolata da 100W da una sorgente 9–36V DC per sistemi embedded e industriali.
• Qual è l'intervallo di ingresso/uscita supportato? — Ingresso 9–36V DC; uscita isolata 12V, 100W (12V, 8,3A).
• Quali protezioni sono incluse? — Sovracorrente, sovratensione, cortocircuito e protezione termica.
• È adatto per applicazioni veicolari? — Sì. È disponibile un'opzione di controllo dell'accensione per la sequenza di alimentazione.
