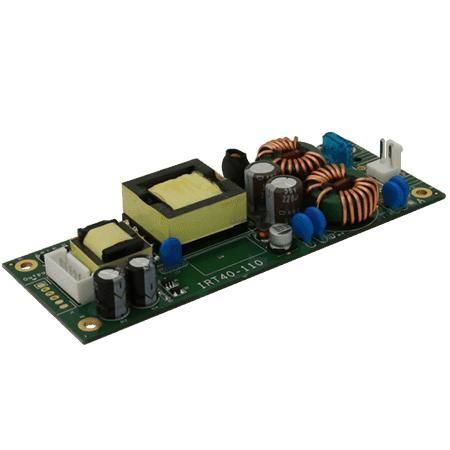

Convertitore DC/DC range di tensione di ingresso 4:1 IRT40

regolatoisolatointegrato

Panoramica
L'IRT40 è un modulo convertitore DC-DC isolato che converte un ingresso 9–36V DC in un'uscita isolata e regolata a 12V fino a 40W. Progettato per applicazioni industriali ed embedded che richiedono un'alimentazione 12V isolata, compatta e protetta.

Caratteristiche principali

• Modulo convertitore DC-DC isolato con potenza fino a 40W
• Ampio intervallo di ingresso: 9V a 36V DC
• Uscita regolata isolata 12V (12V @ 3,3A)
• Bassa corrente di inrush per avvii controllati
• Topologia ZVS ad alta frequenza per efficienza costante

Protezione e prestazioni

• Protezione da sovracorrente in uscita (OCP) e sovratensione (OVP)
• Protezione da cortocircuito e protezione termica
• Ripple e rumore tipicamente inferiori a 120 mV
• Efficienza fino al 90% a pieno carico (la documentazione di prodotto indica fino a ~95% in condizioni specifiche)

Certificazioni

• CE
• FCC

Applicazioni

• Controller industriali e sottosistemi di automazione
• Apparecchiature di comunicazione e sistemi embedded
• Elettronica veicolare e sistemi alimentati a batteria
• Qualsiasi applicazione che richieda 12V isolati da una sorgente 9–36V

Specifiche tecniche

• Modello: IRT40
• Funzione: Modulo convertitore DC-DC isolato
• Tensione di ingresso: 9V a 36V DC
• Uscita: 12V regolata isolata
• Range di carico: 12V @ 3,3A
• Potenza nominale: 40W
• Isolamento: Sì
• Ripple e rumore: Inferiore a 120 mV
• Regolazione linea: Inferiore a ±1% a 9~36V in ingresso
• Regolazione carico: Inferiore a ±5%
• Efficienza: Fino al 90% a pieno carico (documentazione prodotto riporta anche ~95%)
• Protezione: OCP, OVP, cortocircuito, protezione termica
• Umidità operativa: 10% a 90% RH, non condensante
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -20°C a 70°C
• Altitudine: 0 a 10000 ft
• Dimensioni: 120 x 45 x 18,6 mm
