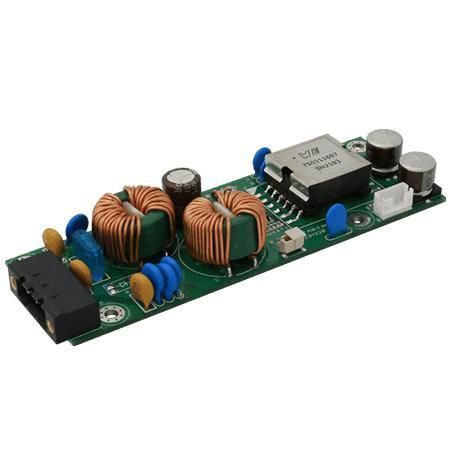

Convertitore DC/DC riduttore IRT41

isolatointegratoper veicolo

Panoramica
Il modulo IRT41 è un convertitore DC‑DC isolato che converte un ingresso non regolato 18–32 V DC in un'uscita isolata regolata 12 V fino a 3 A (36 W). Progettato per ambienti a 24 V e applicazioni industriali/embedded, offre un design modulare, isolamento ingresso‑uscita e protezioni multiple per funzionamento affidabile.

Caratteristiche principali

• Modulo convertitore DC‑DC isolato, 12 V @ 3 A (36 W)
• Gamma di ingresso: 18–32 V DC
• Alta efficienza (fino al 90 % a pieno carico; la documentazione riporta anche fino al 94 % in alcuni casi)
• Bassa corrente di inrush
• Protezione contro sovracorrenti in uscita (OCP) e altre protezioni

Progettazione e protezioni
L'IRT41 utilizza una topologia ZVS (zero‑voltage switching) ad alta frequenza per mantenere efficienza costante su tutta la gamma di ingresso. L'approccio modulare consente maggiore densità di potenza e riduzione dell'ingombro rispetto a soluzioni con singolo componente per range di ingresso molto ampi. Le protezioni integrate comprendono OCP, OVP, UV, cortocircuito e protezione termica.

Certificazioni

• CE
• FCC

Applicazioni

• Automazione industriale e sistemi di controllo
• Elettronica veicolare 24 V
• Apparecchiature di comunicazione e telecomunicazioni
• Sistemi embedded che richiedono alimentazione isolata 12 V al punto di carico (robotica, moduli di controllo)

Specifiche tecniche

• Modello: IRT41
• Tensione di ingresso: 18 V a 32 V DC
• Uscita: 12 V DC, fino a 3 A (36 W)
• Isolamento: sì (isolamento ingresso‑uscita)
• Ripple e rumore: < 120 mV
• Regolazione di linea: < ±1 % (ingresso 18–32 V)
• Regolazione di carico: < ±5 %
• Efficienza: fino al 90 % (pieno carico); documentazione riporta fino al 94 %
• Protezioni: OCP, OVP, UV, protezione da cortocircuito e termica
• Umidità operativa: 10 % a 90 % RH, senza condensa
• Temperatura di esercizio: 0°C a 50°C
• Temperatura di stoccaggio: -20°C a 70°C
• Altitudine: 0 a 10 000 ft
• Dimensioni: 114.1 x 38.6 x 19.6 mm
• Certificazioni: CE, FCC
