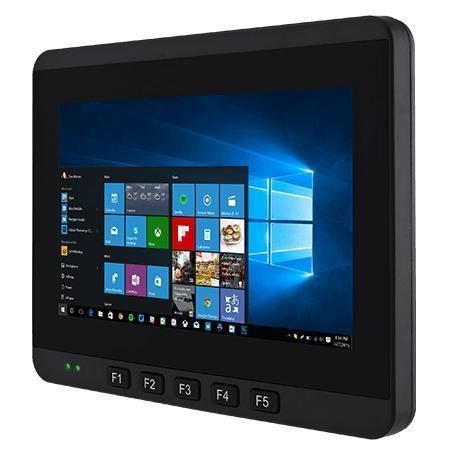

Terminale veicolare 7" FM07P

Intel® Pentium® N4200intel® celeron® N3350MIL-STD-810G

Panoramica
Winmate FM07P è un computer veicolare robusto da 7 pollici con Windows, progettato per carrelli elevatori e ambienti logistici. Monta il processore Intel® Celeron® N3350, ha fronte IP65, resistenza a urti e vibrazioni secondo MIL-STD-810G, connettori M12, design fanless e ingresso alimentazione 9–36V DC con controllo accensione.

Caratteristiche principali

• Processore Intel® Celeron® N3350 (opzione Pentium N4200)
• Schermo 7" 1024 x 600 P-Cap multi-touch; opzione alta luminosità fino a 1000 nits
• Ampio ingresso 9–36V DC con ignition control e soluzione di isolamento opzionale
• Wireless: WLAN, Bluetooth, GNSS (GPS/GLONASS); WWAN 4G/LTE opzionale
• Temperatura di esercizio: -20°C a 60°C
• Progettazione robusta: MIL-STD-810G; fronte IP65; connettori M12; fanless; TPM 2.0; 5 tasti programmabili

Certificazioni

• MIL-STD-810G
• FCC
• CE

Installazione e montaggio
Supporta montaggio RAM (default) e VESA 75 x 75 mm (opzionale) per un'installazione flessibile a bordo veicolo. Soluzioni No-Drill RAM, opzioni con foratura e piastre adattatrici per tastiera sono disponibili a seconda dell'applicazione.

Punti salienti e funzionalità

• I/O e integrazione legacy: 1 x Gigabit Ethernet (M12), 2 x USB, 2 x CANBUS, 2 x COM, DIDO (3xDI; 3xDO), slot SIM; opzioni OEM/ODM per J1939 CAN, RS-422/485 o GPIO.
• Memoria & storage: 1 x SO‑DIMM DDR3L (4GB default, 8GB opzionale); 1 x M.2 2242 SSD 128GB default.
• Sistemi operativi: Windows 10 IoT Enterprise 64-bit (default); Ubuntu 20.04 opzionale.
• Pronto per veicolo: controllo di accensione, ritardi configurabili di accensione/spegnimento e isolamento opzionale per il rumore elettrico del veicolo.

Accessori standard

• Guida utente
• Cavo CANBus e DIDO (1,8 m)
• Antenna WLAN
• Cavo convertitore di alimentazione
• Adattatore di alimentazione

Accessori opzionali

• Antenne WWAN x2
• Antenna GPS

Soluzione di montaggio - esempio (No Drill)
No. | Componente | Numero parte RAM Mount | Descrizione | QTY
A | RAM Clamp Mounts - sul carrello elevatore | RAM-D-247U-4 | Base a morsetto con palla 2.25” | 1
B | RAM Arm | RAM-D-201U | Braccio per palla 2.25” (L: 8.375”) | 1
C | RAM Ball lato dispositivo | RAM-D-2461U | VESA 75x75mm con palla 2.25” | 1
C-1 | Vite | - | SUS304 M4 x 12mm | 4
C-2 | Rondella | - | Rondella M4 | 4

Note

• Supportati vari metodi di montaggio: No-Drill RAM, soluzione con foratura e montaggio tastiera.
• Il design fanless riduce la manutenzione; potting/ sigillatura termica opzionale per ambienti con polveri conduttive o metalliche.

Specifiche tecniche

• Modello: FM07P
• Display: 7.0" 1024 x 600 P-Cap multi-touch; area attiva 153.6 x 90 mm; luminosità fino a 1000 nits (opz.)
• Processore: Intel Celeron N3350 (1.1 GHz up to 2.4 GHz) default; Pentium N4200 opzionale
• Memoria: 1 x SO‑DIMM DDR3L 4GB default (8GB opz.)
• Storage: 1 x M.2 2242 SSD 128GB
• Ethernet: 1 x Gigabit (M12)
• I/O: 2 x USB; 2 x COM; 2 x CANBUS; DIDO (3xDI; 3xDO); slot SIM; speaker
• Alimentazione: 9–36V DC con ignition control; consumo max ~35 W
• Ambiente: Temperatura esercizio -20°C a 60°C; umidità 10%–95% RH
• Robustezza: MIL-STD-810G; fronte IP65
• Montaggio: RAM mount (default), VESA 75 x 75 mm (opz.)
• Certificazioni: CE, FCC, MIL-STD-810G
