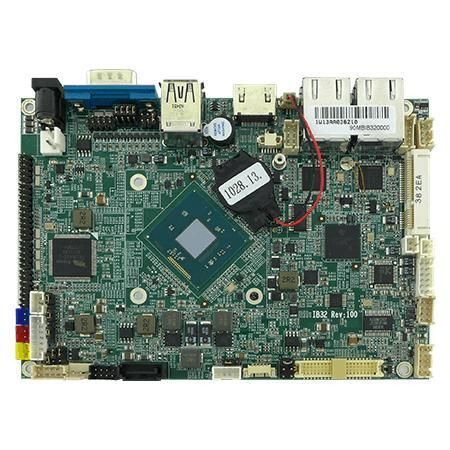

Scheda madre 3,5" IB32

embeddedIntel® Celeron N2930x86

Panoramica
La IB32 è una scheda madre embedded x86 in formato 3,5" progettata per sistemi embedded e applicazioni industriali con spazio limitato. Monta un processore Intel® Celeron® N2930 e combina interfacce legacy e moderne per HMI, controller e dispositivi integrati con display.

Caratteristiche principali

• Form factor 3,5" (146 x 102 mm), SBC x86
• Intel® Celeron® N2930 (1,83 GHz base, fino a 2,16 GHz in burst)
• 1 x DDR3L SO‑DIMM; supporto fino a 8 GB (1066/1333/1600 MHz secondo documentazione)
• VGA integrato, LVDS 24 bit a doppio canale (40‑pin DF13), HDMI 1.4 (opzionale)
• 2 x Gigabit Ethernet (controller Intel®)
• Archiviazione ed espansione: 1 x SATA II; slot mini PCIe / mPCIe per SSD o moduli wireless
• I/O: USB3.2 Gen1 (Type‑A) + più USB2.0 (esterni/interni), 4 x COM, 12 x GPIO, IEEE 1394b, numerosi header interni per alimentazione, retroilluminazione, audio, ventola, OSD e debug

Certificazioni

• CE
• FCC

Dettagli prodotto
La IB32 integra la piattaforma Intel® Bay Trail‑M in un SBC 3,5" a basso consumo adatto per HMI industriali, gateway embedded e unità di controllo compatte. La disposizione degli I/O favorisce l'accesso frontale/superiore per facilitare integrazione e manutenzione. L'espansione mini PCIe consente di aggiungere connettività wireless o storage addizionale. Applicazioni tipiche: controllo industriale, sistemi con display integrato e dispositivi che richiedono sia LVDS/VGA che connettività moderna.

Specifiche tecniche

• Modello: IB32
• Processore: Intel® Celeron® N2930 (1,83 GHz, burst fino a 2,16 GHz)
• Memoria: 1 x SO‑DIMM DDR3L 204 pin; 4 GB di default, opzionale fino a 8 GB
• Storage: SSD 128 GB di default; opzionale 256/512 GB; 1 x SATA II
• Ethernet: 2 x Gigabit LAN (RJ45)
• USB: 1 x USB3.2 Gen1 Type‑A esterno; USB2.0 esterni + header interni (fino a 4 x USB2.0 interni)
• Seriale: 1 x RS232/422/485 esterno (default RS232); header interni per ulteriori porte RS232
• Video: LVDS 24 bit doppio canale (40‑pin DF13, default); header VGA opzionale; HDMI 1.4 opzionale
• Espansione: slot mini PCIe / mPCIe per SSD o modulo Wi‑Fi
• Alimentazione: ingresso 12 V DC (jack 2.5φ); header interni per uscite 3.3V/5V/12V
• I/O interni: backlight (7‑pin), DIDO (14‑pin), controllo VR/brightness, OSD (10‑pin), header audio (12‑pin), connettori speaker, batteria RTC, header debug BIOS
• Dimensioni: 146 x 102 mm
• Temperatura operativa: 0°C a 60°C; stoccaggio: -40°C a 70°C
• Umidità operativa: 10% a 95% RH, senza condensa

Accessori inclusi / opzionali

• Incluso: Installation Guide
• Opzionali: cavi segnale/power SATA, cavo COM, cavo USB 2 porte, adattatore 12V 84W, cavo alimentazione per paese, heatspreader CPU, membrana, kit altoparlanti, moduli mini PCIe (Wi‑Fi/SSD)
