Tester antifurto UHV-H100B

ad alta tensionedi continuitàdi impedenza circuito

Panoramica

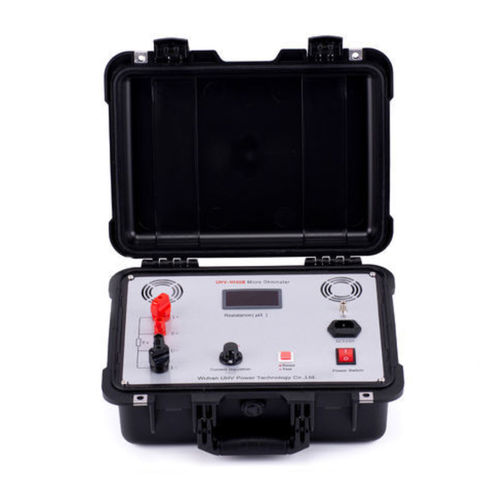

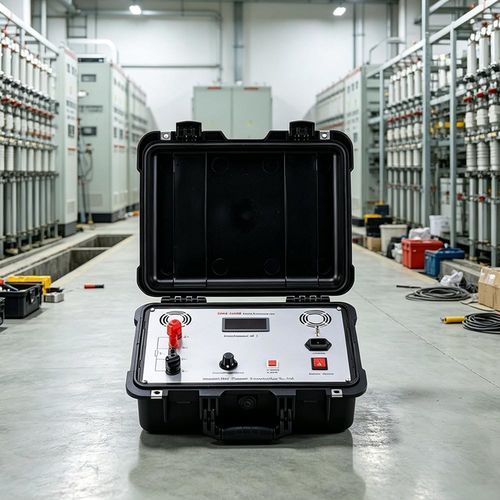

Il tester della resistenza di circuito di contatto UHV-H100B combina un alimentatore switching ad alta frequenza e circuiti di misura digitali per consentire la misurazione diretta della resistenza di circuito per apparecchiature di commutazione e controllo. Supporta correnti di prova consigliate di 100 A e 200 A CC e visualizza i risultati in forma numerica, garantendo misure precise e stabili per manutenzione in campo e test in fabbrica su apparecchiature ad alta tensione.

Parametri tecnici

• Intervallo di misura: 1–1999 μΩ
• Risoluzione: 1 μΩ
• Corrente di prova: uscita fissa DC 100 A (supporta misure a 100 A e 200 A CC secondo le norme nazionali)
• Precisione di misura: 0,5% ± 1 cifra
• Modo di funzionamento: continuità
• Display: display digitale 3,5 cifre
• Alimentazione: AC 220 V ±10%, 50 Hz
• Ambiente operativo: −10 ℃ a 40 ℃; umidità ≤ 80% UR

Precauzioni

• Leggere attentamente il manuale d'uso prima dell'impiego.
• Seguire il metodo di cablaggio indicato nel manuale durante il collegamento dei cavi.
• Non misurare la resistenza di circuiti sotto tensione.
• Assicurare un collegamento a terra affidabile durante l'uso.
• Non sostituire conduttori di corrente o componenti interni senza autorizzazione.
• Quando non in uso, conservare lo strumento in luogo ventilato, asciutto, fresco e pulito; evitare umidità e gas corrosivi.

Concetti base sulla resistenza di contatto

• Definizione: la resistenza di contatto è la resistenza aggiuntiva che si manifesta tra un contatto fisso e uno mobile.
• Componenti: è costituita dalla resistenza di costrizione e dalla resistenza superficiale delle parti di contatto.
• Cause di resistenza di contatto non conforme: bruciatura dei contatti dopo l'interruzione di forti correnti di cortocircuito; regolazione meccanica inadeguata o fissaggio instabile che modifica corsa, pressione o area di contatto; ossidazione per lunghi periodi di inattività; deformazione delle molle che riduce la pressione di contatto; usura meccanica; corrosione o residui negli interruttori ad olio.
• Fattori che influenzano la resistenza: proprietà del materiale (resistività, durezza, proprietà chimiche e meccaniche), forma del contatto (punto/linea/superficie), condizione della superficie (film di ossido), pressione di contatto e rugosità superficiale.

Applicazioni

• Manutenzione in campo degli apparecchi di commutazione ad alta tensione, test di resistenza in fabbrica dei commutatori e ispezioni da parte di utility e reparti tecnici.
