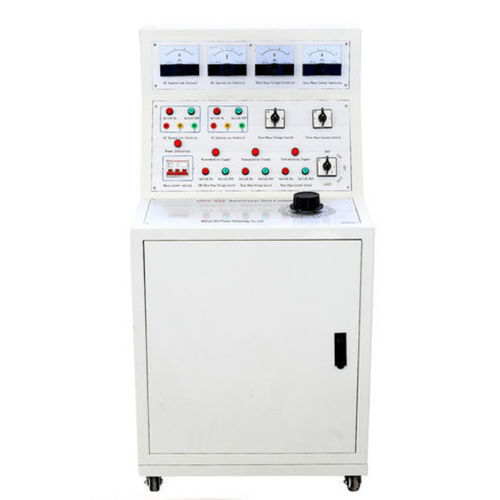

Banco di prova di potenza UHV-430

di correntedi tensioneelettrico

Panoramica del prodotto
Il banco prova UHV-430 è progettato per i produttori di apparecchiature di alta tensione (AT) e bassa tensione (BT) per eseguire test di messa in tensione e verifiche funzionali in fabbrica. Il banco offre più uscite AC e DC integrate per simulare condizioni operative, verificare protezioni e comandi e snellire le ispezioni pre-consegna.

Dettagli del prodotto

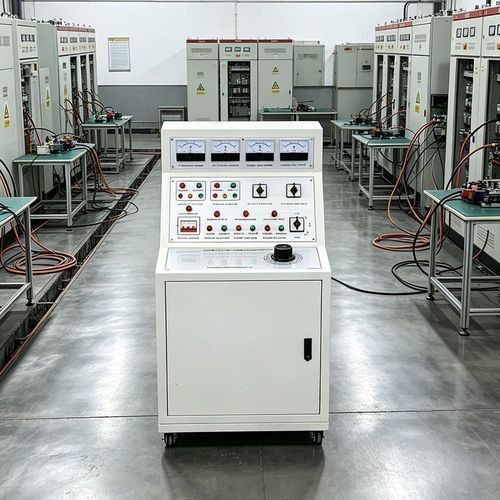

Il banco integra uscite AC/DC fisse e regolabili e include morsetti e prese per il cablaggio diretto ai quadri. La scheda prodotto contiene immagini e un video dimostrativo che mostrano configurazioni e collegamenti tipici.

Parametri tecnici (tabella)
Alimentazione: Trifase quattro fili AC 380 V
Tensione e corrente di uscita:
- Uscita trifase AC 100 V (valore fisso) — 1 gruppo
- Uscita trifase AC 0–10 A (100 V, valore regolabile) — 1 gruppo
- Uscita tensione AC 0–400 V (a 220 V, corrente < 10 A) — 1 gruppo
- Uscita tensione di lavoro DC 0–260 V — 1 gruppo
- Uscita monofase AC 220 V (valore fisso, presa) — 2 gruppi
- Uscita trifase AC 380 V (valore fisso, morsetto) — 1 gruppo
- Tensioni DC fisse: 24 V, 36 V, 110 V, 220 V — 1 gruppo
Dimensioni: 550×750×800 mm
Peso: 45 kg

Soprannome
Banco prova apparecchiature, Banco di prova, Tester per apparecchiature

Caratteristiche

• Unità con più alimentazioni AC e DC integrate per supportare test di power‑on e test funzionali AT/BT.
• Punti di collegamento diretti (prese e morsetti) per cablaggio e verifica rapidi dei quadri.
• Ingombro compatto adatto a linee di prova in fabbrica.

Specifiche tecniche

• Modello: UHV-430
• Alimentazione in ingresso: Trifase quattro fili AC 380 V
• Uscite principali: AC 100 V trifase (fisso) / AC 0–10 A trifase (100 V, regolabile) / AC 0–400 V / DC 0–260 V
• Uscite aggiuntive: AC 220 V monofase (prese, 2 gruppi) / AC 380 V trifase (morsetti, 1 gruppo) / Tensioni DC fisse 24 V, 36 V, 110 V, 220 V
• Dimensioni (L×P×A): 550 × 750 × 800 mm
• Peso: 45 kg
