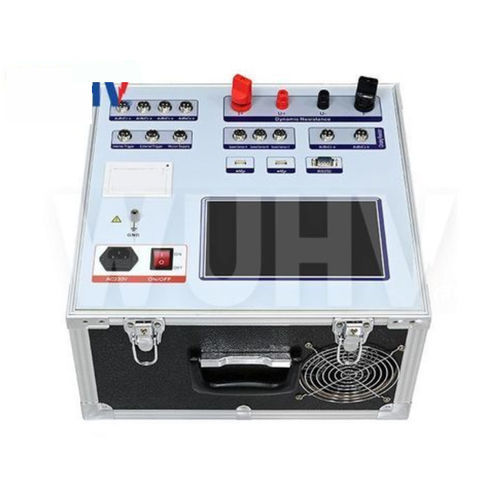

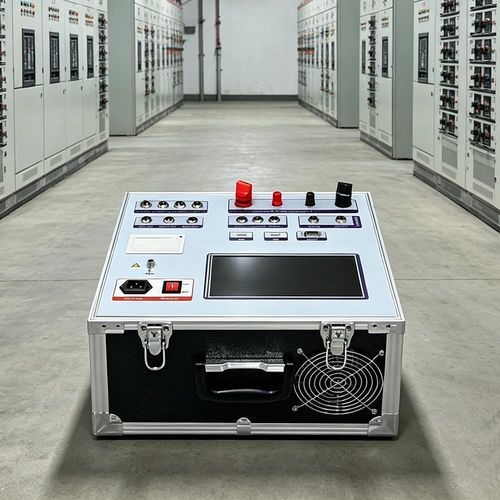

Tester per disgiuntore UHV-412

di prestazionead alta tensionedi vibrazioni

Panoramica del prodotto
L'UHV-412 esegue prove meccaniche ed elettriche precise su interruttori di media/alta tensione (olio minimo, ad olio, a vuoto, SF6) per diversi livelli di tensione. Progettato secondo GB1984-2014 e DL/T846.3-2017, fornisce misure di tempo, resistenza e resistenza dinamica per messa in servizio, manutenzione e diagnostica di sottostazioni.

Parametri tecnici
Misura dei tempi: 12 canali per eventi di apertura/chiusura; più intervalli con risoluzione fino a 0,01 ms (01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms). Trigger interno 1 ms–200000 ms; trigger esterno 0,01 ms–200 s. Accuratezza entro 1000 ms: 0,05 % ± 0,1 ms.
Resistenza di chiusura: 30 Ω–10 kΩ, risoluzione 0,1 Ω, accuratezza ≤1 % ± 2 cifre.
Resistenza dinamica: uscita corrente fino a 200 A, intervallo 0–50 mΩ, accuratezza ≤0,5 % ± 0,5 µΩ.
Misura della velocità: sensore lineare (0,01–25,00 m/s), sensore angolare 345° (0,01–25,00 m/s), sensore laser opzionale (0,01–15,00 m/s); precisione tipica 0,05 % ± 0,1 ms.
Misura della corsa: sensore lineare 0–50 mm (ris. 0,1 mm), rotazione equivalente 0–1000 mm (ris. 0,08°), sensore di accelerazione 0–300 mm (ris. 0,1 mm); accuratezza ±(1%L + 0,2) mm.
Corrente/resistenza bobina: corrente bobina max 20 A (ris. 0,01 A, accuratezza ±5 %); resistenza bobina 0–2000 Ω (ris. 0,01 Ω, accuratezza ±5 %).
Alimentazione e trigger: ingresso AC 220 V ±10 %, uscita DC DC6–270 V regolabile (brevi correnti: DC24 V ≤15 A, DC220 V ≤20 A); trigger esterno AC/DC 10–300 V, corrente ≤120 A.
Test interruttore di isolamento: uscita DC6–270 V regolabile; tempo di uscita 0,01–20 s; acquisizione massima segnale di rottura 200 s; misura tempi di chiusura/apertura, differenze trifase, rimbalzo e frequenza.
Ambiente & dimensioni: unità 400 × 380 × 285 mm; temperatura operativa -20 °C a +50 °C; umidità relativa ≤90 %.

Caratteristiche del prodotto

• Misura sincronizzata a 12 canali per cattura completa degli eventi di apertura/chiusura
• Capacità di prova resistenza dinamica fino a 200 A per diagnostica contatti in sito
• Alimentazione DC integrata regolabile (DC6–270 V) con uscita di corrente elevata per brevi intervalli
• Supporto per più sensori (lineare, rotazione, angolo, accelerazione, laser opzionale) con connessioni rapide
• Stampante termica integrata per report sul campo e interfacce USB/opzionali RS232/WiFi per esportazione dati
• Memoria per fino a 30.000 test con timestamp e memoria espandibile
• Progettazione adatta a postazioni con protezione anti-interferenza fino a 500 kV

Specifiche tecniche

• Modello: UHV-412
• Norme: GB1984-2014, DL/T846.3-2017
• Canali tempo: 12; risoluzione 0,01 ms–1 ms a seconda dell'intervallo; accuratezza entro 1000 ms: 0,05 % ± 0,1 ms
• Resistenza di chiusura: 30 Ω–10 kΩ, risoluzione 0,1 Ω
• Resistenza dinamica: 0–50 mΩ con uscita fino a 200 A
• Sensoristica velocità: lineare 0,01–25,00 m/s; angolare 0,01–25,00 m/s; laser opzionale 0,01–15,00 m/s
• Sensoristica corsa: lineare 0–50 mm (0,1 mm); rotazione 0–1000 mm equiv. (0,08°); accelerazione 0–300 mm (0,1 mm)
• Corrente/resistenza bobina: fino a 20 A / 0–2000 Ω
• Alimentazione: AC220 V ±10 %; uscita DC DC6–270 V regolabile
• Trigger esterno: AC/DC10–300 V; corrente ≤120 A
• Dimensioni & ambiente: 400×380×285 mm; -20 °C a +50 °C; UR ≤90 %
