Analizzatore per disgiuntore UHV-406

umidità relativadi velocitàportatile

Introduzione al prodotto

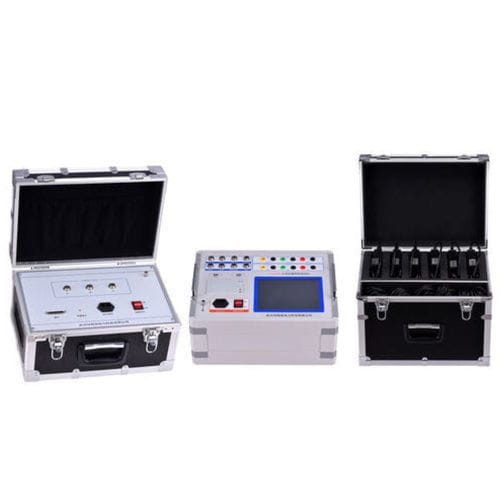

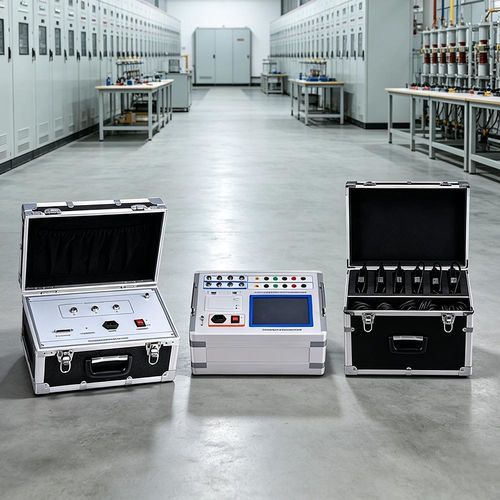

Il UHV-406, analizzatore per interruttori a doppia messa a terra, esegue misure precise delle caratteristiche meccaniche degli interruttori ad alta tensione (olio minimo, olio, vuoto, SF6) a tutti i livelli di tensione. Rileva parametri di tempo, velocità, corsa e bobina utili per valutazione dello stato, analisi dinamica e diagnostica dei guasti in stazioni e in campo.

Parametri tecnici

• Misura del tempo: supporta 12 tempi naturali di commutazione; misura differenze di fase apertura/chiusura e conteggio dei rimbalzi. Intervalli: 1 ms–99 ms (0,01 ms); 1 ms–999 ms (0,01 ms trigger interno); 1000 ms–9999 ms (0,1 ms); 10000 ms–200000 ms (1 ms). Trigger esterno: 0,01 ms–200 s. Precisione (≤1000 ms): 0,05% ± 0,1 ms.
• Misura della velocità: velocità istantanea di separazione/chiusura e velocità media su segmenti di corsa o angolo. Intervalli per sensore: sensore 0,1 mm 0,01–20,00 m/s; sensore angolare 345° 0,01–20,00 m/s; sensore laser 0,01–15,00 m/s.
• Misura della corsa: corsa del contatto mobile, distanza di apertura, sovracorsa, sovratira/ricaduta. Intervalli: sensore lineare 0–50 mm (risoluzione 0,1 mm); sensore rotante 0–1000 mm (risoluzione 0,08°) con settore non valido ~15° e area effettiva di installazione ~160–200°; sensore accelerazione 0–300 mm (risoluzione 0,1 mm).
• Corrente bobina: max 20 A, risoluzione 0,01 A. Resistenza bobina: 0–2000 Ω, risoluzione 0,01 Ω.
• Alimentazione: strumento AC 220 V ±10%, 50 Hz ±10%. Uscita DC: DC 6–270 V regolabile; uscite a breve periodo DC 24 V ≤15 A, DC 220 V ≤20 A.
• Trigger esterno: AC/DC 10–300 V, corrente ≤120 A.
• Funzioni interruttore di isolamento: uscita DC regolabile 6–270 V; tempo di uscita configurabile 0,01–20 s; acquisizione max segnale di rottura 200 s; misura tempi di chiusura/apertura, differenze trifase, tempo e numero di rimbalzi.
• Ambiente e dimensioni: unità principale 400 × 263 × 175 mm; temperatura di esercizio −20°C a +50°C; umidità relativa ≤ 90%.

Caratteristiche del prodotto

• Display touchscreen a colori da 8,4 pollici leggibile alla luce solare con OS integrato e interfaccia in stile Windows per operazioni in campo.
• Stampante termica ad alta velocità integrata per la generazione di report in sito.
• Alimentatore DC integrato e regolabile (DC 20–265 V / 20 A) per alimentazione delle bobine senza sorgenti esterne.
• Kit sensori completo: sensori lineari, rotativi e universali con staffe a sgancio rapido per installazione senza attrezzi.
• Compatibilità con interruttori SF6, GIS, a vuoto e ad olio (tipologie nazionali e internazionali).
• Acquisizione in un ciclo di tutti i dati di misura e forme d'onda per ridurre i tempi di prova in sito.
• Memorizzazione per 30.000 registrazioni (espandibile tramite scheda di memoria) e RTC integrato per la marcatura temporale.
• Interfaccia USB per esportazione diretta dei dati e analisi su PC.
• Misura multicanale: test simultanei di 12 interruzioni di contatto, 6 resistenze di chiusura, 3 contatti in grafite e 3 terminali a doppia messa a terra.
• Analisi avanzate: generazione di curva inviluppo (2–10 operazioni) e diagnostica di frequenza di vibrazione per valutazione meccanica.
• Progetto anti-interferenza di livello stazione fino a 800 kV.

Specifiche

• Modello: UHV-406
• Funzioni principali: misura tempi di commutazione, velocità, corsa, caratteristiche di rimbalzo, corrente e resistenza bobina, trigger esterno e test di isolamento.
• Intervalli temporali: 1 ms–200000 ms (più intervalli con risoluzioni 0,01/0,1/1 ms).
• Intervalli di velocità: fino a 20,00 m/s a seconda del sensore; laser fino a 15,00 m/s.
• Intervalli di corsa: lineare 0–50 mm (0,1 mm); rotante 0–1000 mm (0,08°).
• Corrente / resistenza bobina: fino a 20 A (0,01 A); 0–2000 Ω (0,01 Ω).
• Alimentazione: AC 220 V ±10%, 50 Hz ±10%; uscita DC 6–270 V regolabile.
• Memoria: 30.000 registrazioni, espandibile tramite scheda di memoria.
