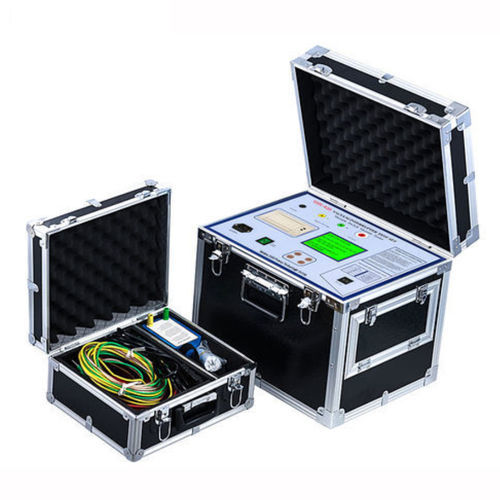

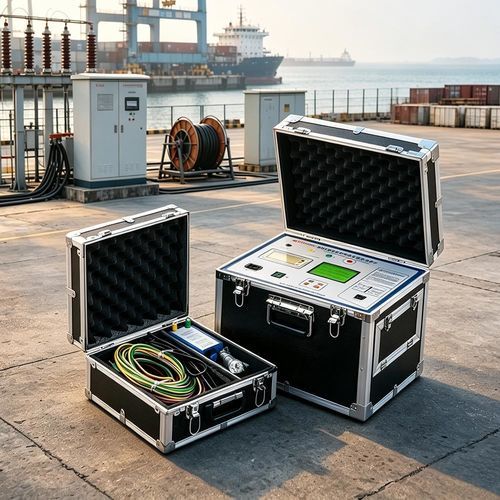

Apparecchio per prove a vuoto UHV-420

di tensioneautomaticoper rete elettrica

Panoramica
Il set di prova per interruttori a vuoto UHV-420 è uno strumento di misura quantitativa per la valutazione del grado di vuoto negli interruttori a vuoto direttamente in campo. Impiega una bobina di eccitazione non distruttiva, adatta per il controllo preventivo e i collaudi di manutenzione.

Dettagli del prodotto
Oggetto di rilevamento: Vari tipi di tubi per interruttori a vuoto
Metodo di rilevamento: Bobina di eccitazione di nuova generazione che consente la misura senza smontaggio
Ambito di applicazione: Strumento multiuso per diversi tipi di interruttori a vuoto
Campo di misura: 10^-5 ～ 10^-1 Pa
Precisione di misura: ±10% nelle gamme indicate (10^-5–10^-4, 10^-4–10^-3, 10^-3–10^-2, 10^-2–10^-1 Pa)
Tensione campo magnetico: 1700 V
Campo elettrico pulsato ad alta tensione: 30 kV
Distanza di apertura del tubo durante il test: distanza d'uso normale
Ambiente di utilizzo: -20℃ a 40℃
Peso netto: 24 kg
Dimensioni (L×P×A): 410 × 320 × 370 mm
Campionatore: Bobina magnetron

Nomi alternativi

• Tester per interruttore a vuoto
• Tester grado di vuoto
• Set di prova per interruttore a vuoto

Caratteristiche

• Misura quantitativa del grado di vuoto nella camera di estinzione dell'arco di vari interruttori a vuoto.
• Rilevamento in sito senza smontare l'interruttore grazie alla bobina di eccitazione.
• Risultati di prova accurati e affidabili per la manutenzione preventiva.
• Funzionamento semplice e pratico per il personale tecnico.
• I dati di prova possono essere salvati, stampati e visualizzati.
• Applicazioni: energia elettrica, siderurgia, petrolchimico, tessile, carbone, ferroviario e altri settori.
• Strumento di peso contenuto (24 kg) per un trasporto agevole.

Caratteristiche / specifiche tecniche

• Modello: UHV-420
• Oggetto di rilevamento: Vari tubi per interruttori a vuoto
• Metodo di rilevamento: Bobina di eccitazione per misura senza smontaggio
• Campo di misura: 10^-5 ～ 10^-1 Pa
• Precisione di misura: ≈ ±10% nei sottointervalli indicati
• Tensione campo magnetico: 1700 V
• Campo elettrico pulsato ad alta tensione: 30 kV
• Temperatura di esercizio: -20℃ a 40℃
• Peso netto: 24 kg
• Dimensioni (L×P×A): 410 × 320 × 370 mm
• Tipo di campionatore: Bobina magnetron
