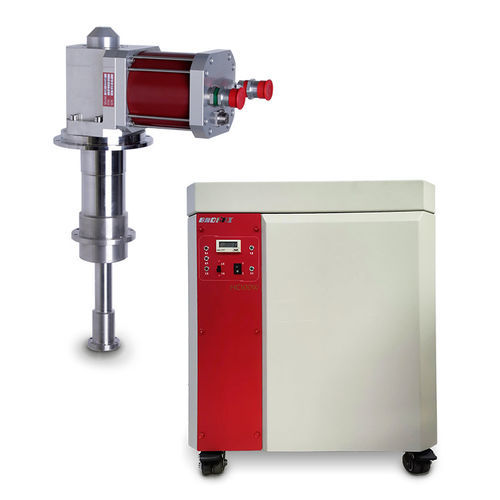

Criostato a ciclo chiuso DX series

a vuotocompatto

Panoramica La serie DX di criostati a ciclo chiuso è una piattaforma a temperatura variabile basata su refrigeratori G‑M. Fornisce temperature di campione stabili e controllabili dalle condizioni criogeniche fino a quasi ambiente per misure elettriche, ottiche e magnetiche in alto vuoto o in atmosfera. Le configurazioni sono modulari per integrare testa fredda, compressore, finestre ottiche e passaggi elettrici.

Caratteristiche principali

• Progettato per esperimenti elettrici, ottici e magnetici a basse temperature.
• Design compatto e modulare senza consumo di refrigerante; lunghi intervalli tra le manutenzioni e opzioni scalabili.
• Raffreddamento in due stadi: primo stadio per la schermatura termica, secondo stadio per il campione.
• Ambienti campione: alto vuoto o atmosfera; diverse opzioni di materiali per finestre ottiche.
• Portacampioni intercambiabili in rame OFHC placcato oro per un rapido adattamento agli esperimenti.
• Opzioni sensori di temperatura: diodo al silicio, Cernox (per campi magnetici intensi) e sensori ferro‑rodio se richiesti.
• Molte configurazioni di compressore, metodi di raffreddamento e accessori per applicazioni di laboratorio e industriali.

Modelli e specifiche tecniche principali (raggruppate)

• Serie DX (esempi: DX-101D, DX-101DL, DX-305D, DX-205D, DX-408D2, DX-415D):
  • Intervallo di temperatura: tipicamente 3,5–325 K o 4–325 K a seconda del modello.
  • Riscaldatore: 60 W o 70 W in configurazione a singolo riscaldatore a seconda del modello.
  • Opzioni testa fredda: 101D, 101DL, 305D, 205D, 408D2, 415D; temperature minime fino a ≲3 K per teste selezionate.
  • Tempo di raffreddamento: esempi da ~60 min a 150 min per raggiungere 4 K a seconda del modello.
  • Potenza di raffreddamento: da 0,1 W@4,2 K & 3 W@50 K fino a ~1,5 W@4,2 K & 35–40 W@~43–50 K.
  • Compressori e raffreddamento: CAN-11B/C, FA40H, CKW-21A, F50H; opzioni ad aria o ad acqua.
  • Alimentazione: monofase 220 V o trifase 380 V secondo la configurazione.
• Gruppo Bench / tipo B (esempi: DX-062B, DX-082B, DX-182B2S, DX-204N, DX-408S2):
  • Intervallo di temperatura: tipicamente 3,5–325 K (alcune varianti 7–325 K).
  • Riscaldatore: comunemente 70 W.
  • Temperature minime: fino a <3,0 K per alcune teste; tempi di raffreddamento tipici 60–100 min.
  • Potenza di raffreddamento: esempi di 0,5 W@4,2 K & 30 W@80 K fino a teste ad alte prestazioni con decine di watt.
  • Compressori tipici: F50H, F70H, F-100, HC-4E; raffreddamento generalmente ad acqua per le configurazioni da banco.
• Chiller a ciclo chiuso / teste più grandi (esempi: DXCH202, TCH204, DXCH208R/L, DXCH210, KDE210SA):
  • Intervallo di temperatura: tipicamente 10–325 K.
  • Riscaldatori: comunemente 50 W o 70 W a seconda della variante.
  • Temperature minime: generalmente <10 K per questa famiglia; tempi di raffreddamento esempi 40–75 min fino a 10–20 K.
  • Potenza di raffreddamento: da alcuni watt a 10–20 K fino a decine di watt a 30–80 K.
  • Compressori: HC-4E, F70H, KDC6000V; prevalentemente raffreddamento ad acqua.
• Famiglia grandi / criostati a temperatura variabile (esempi: DX500B, DX400B, DXC110LT, DXCH110, DXCH104, DX125D, DXKDE400SX, DXKDE535):
  • Intervalli di temperatura variabili a seconda del modello (es. 14–325 K, 15–325 K, 25–325 K, 30–325 K).
  • Riscaldatori: ampia gamma (70 W–300 W e oltre a seconda del modello).
  • Teste fredde correlate: RDK-500B, RDK400B, C110LT, CH110, CH104, RD-125D, KDE400SX, KDE535.
  • Potenza di raffreddamento: decine a centinaia di watt a seconda della temperatura (es. 40 W@20 K, 80 W@30 K, 175 W@77 K per sistemi maggiori).
  • Compressori e raffreddamento: tipicamente compressori F70H e raffreddamento ad acqua per installazioni ad alta capacità; consumo energetico crescente con la dimensione del sistema.

Specifiche tecniche e opzioni

• Sensori di temperatura: diodo al silicio, ferro‑rodio, Cernox™ (adatti per campi magnetici).
• Stabilità della temperatura: fino a ±0,01 K con controllore adeguato (es. DXTC-290).
• Interfaccia vuoto: porta vacuum standard KF25 per aspirazione; valvola di rilascio KF16 su configurazioni integrate.
• Montaggio sperimentale: adatto ad esperimenti ottici ed elettrici; la maggior parte delle teste (esclusi i pulse tube) possono essere installate in diversi angoli; isolamento antivibrazione opzionale a tre stadi per ridurre le vibrazioni del campione a <1 μm.
• Materiali delle finestre: quarzo fuso, silicio IR, zaffiro, ZnSe, ZnS, germanio, Si, CdF2, Mylar, Kapton e opzioni personalizzate; da 0 a 1–5 finestre secondo necessità.
• Elementi integrati tipici: copertura del vuoto, sensore di temperatura e riscaldatore, portacampioni in rame OFHC placcato oro, porta KF25, valvola KF16, connettore elettrico vacuum a 8 pin, compressore, linea di trasmissione testa fredda, tubazione gas ad alta pressione e kit di utensili.
