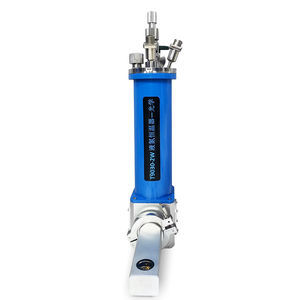

Criostato ad azoto liquido Liquid Nitrogen Cryostat - Atmosphere Type

a vuoto

Panoramica
Il criostato a azoto liquido tipo atmosfera raffredda i campioni all'interno di un'atmosfera statica di elio. La configurazione con caricamento dall'alto consente uno scambio rapido dei campioni e garantisce un raffreddamento uniforme per campioni con scarsa conducibilità termica o geometrie irregolari. Il sistema è personalizzabile per soddisfare requisiti sperimentali specifici.

Caratteristiche

• Accessorio a imbuto per il rapido rabbocco del criogeno liquido.
• Progettazione con caricamento dall'alto che permette la rapida sostituzione dei campioni.
• Carbone attivo integrato per migliorare il vuoto.
• Personalizzabile secondo le esigenze del cliente.
• Dotato di 8 conduttori di misura di serie; capacità di espansione indicata nella scheda prodotto.

Specifiche tecniche

• Intervallo di temperatura: 80 K–500 K (65 K richiede accessori aggiuntivi di decompressione).
• Tempo di raffreddamento (temperatura ambiente → 80 K): circa 1 h.
• Connettore elettrico: configurazione standard con connettore di misura a 8 pin.
• Termometri: 2 PT100 (uno sullo scambiatore di calore e uno sul portacampione).
• Stabilità della temperatura: ±0,01 K (dipende dal regolatore di temperatura).
• Resistenze di riscaldamento: 2 × 50 W.
• Interfaccia del vuoto: due interfacce standard KF25.
• Angolo di rotazione del campione: i campioni possono ruotare di 360 gradi.
• Ambiente del campione: atmosfera di elio (atmosfera statica di elio per il raffreddamento).
• Grado di vuoto richiesto: il grado di vuoto dello strato sandwich e della cavità del campione ≤ 1 Pa.
• Tempo di mantenimento dell'azoto liquido: 78 K @ 4 h; 100 K @ 3,5 h; 200 K @ 2 h; 300 K @ 1 h.
• Volume della camera dell'azoto liquido: circa 1,6 L.
• Materiali delle finestre (dimensioni/materiali personalizzabili): quarzo fuso, silicio per infrarossi, zaffiro, seleniuro di zinco, solfuro di zinco, tellururo di cadmio, germanio, silicio, fluoruro di cadmio, Mylar, Kapton, berillio, ecc.
• Istruzioni per la selezione: principalmente adatto per test su liquidi, polveri e campioni con scarsa conducibilità termica e forme irregolari.
