Criostato compatto DXT90 series

ad azoto liquidoa vuoto

Criostato ad azoto liquido - elettrico

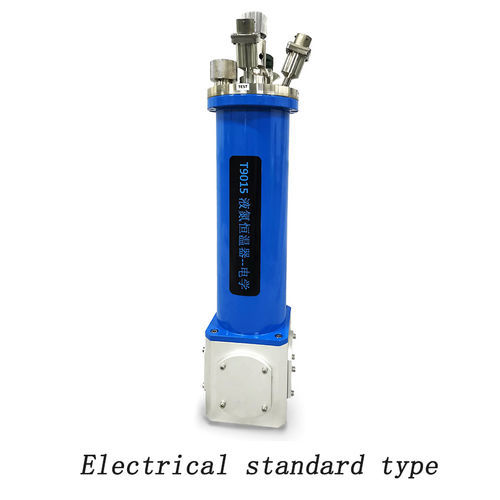

Il criostato elettrico ad azoto liquido è un criostato a vuoto progettato per il raffreddamento rapido e il controllo stabile della temperatura di campioni destinati a misure elettriche ed elettromagnetiche. Utilizza azoto liquido come mezzo di raffreddamento, supporta un rapido raffreddamento a temperature criogeniche e può essere configurato con diverse opzioni di connettori elettrici e dimensioni del supporto campione.

Principio di funzionamento
Riempire la camera interna con azoto liquido; regolando la distanza tra il tappo di controllo della temperatura e il dito freddo per controllare la dispersione di calore e regolando la potenza di riscaldamento tramite il controller di temperatura DXTC-290, la temperatura del criostato può essere fatta variare rapidamente tra circa 80 K–600 K e stabilizzata al valore impostato. Con l'opzione di riduzione della pressione, la temperatura può essere ridotta e stabilizzata a 65 K.

Caratteristiche

• Intervallo di temperatura: standard fino a 65 K (intervalli tipici: 65–325 K o 65–500 K; opzionale fino a 700 K).
• Raffreddamento rapido e alta efficienza (tempi di raffreddamento dettagliati nelle specifiche tecniche).
• Il campione è posto in una camera a vuoto che fornisce un ambiente sperimentale ideale e stabile.
• Lo strato intermedio sottovuoto include un adsorbente a bassa temperatura per estendere il tempo di mantenimento del vuoto e l'uso dell'azoto liquido.
• Termometro a resistenza PT100 per la misura della temperatura (buona stabilità e ripetibilità).
• Molteplici opzioni di configurazione per soddisfare diverse esigenze di prova; facile aggiunta di azoto liquido durante l'uso.
• Supporto campione elettrico con scheda campione inseribile e morsetti di facile utilizzo.
• Fornito di serie con 8 conduttori di misura; espandibile fino a 32 conduttori.
• Struttura compatta adatta all'uso con magneti per prove elettromagnetiche (resistività, magnetoresistenza, effetto Hall, ecc.).
• Personalizzabile secondo le esigenze del cliente.

Opzioni supporto campione

• DXT9015: 15 x 25 mm, materiale OFHC (supporto campione elettrico standard con 4 morsetti sopra/sotto).
• DXT9020: 20 x 30 mm, materiale OFHC.
• DXT9030: 30 x 40 mm, materiale OFHC.

Nota: Tutti i criostati elettrici standard vengono forniti con un supporto campione; possono essere forniti supporti aggiuntivi o personalizzati.

Opzioni connettori elettrici del criostato

• DXT90-8P sinterizzazione vetrosa ordinaria — connettore a innesto a 8 pin.
• DXT90-12P sinterizzazione vetrosa ordinaria — connettore a innesto a 12 pin.
• DXT90-SMA — opzione RF: 0–18 GHz (con cavo flessibile) o 0–12.4 GHz (con cavo semi-rigido/semi-flessibile).
• DXT90-BNC — 0–4 GHz con cavo coassiale ordinario.
• DXT90-TRX — connettore triaxiale (opzione connettore triax a innesto).
• DXT90-S — scatola di giunzione in acciaio inossidabile opzione.
• DXT90-PTEF — opzione copertura cablaggio in PTFE (guscio e connettore isolati in PTFE per isolare le proprietà elettriche dal guscio).

Note

• Il criostato elettrico standard ha due connettori alla consegna di fabbrica: uno per il sensore di temperatura e il riscaldatore, uno per il cablaggio di misura elettrica. Per ulteriore cablaggio di misura possono essere necessari fori di montaggio o Breakout Boxes.
• Per il funzionamento a bassa temperatura fino a 65 K possono essere necessari accessori per la riduzione della pressione (il termostato standard non include mezzi speciali di riduzione della pressione).
• Il termostato ad alta temperatura 700 K può essere personalizzato.

Specifiche tecniche

• Modello (serie): serie DXT90 (modelli individuali: DXT9015, DXT9015H, DXT9020, DXT9020H, DXT9030, DXT9030H).
• Intervallo di temperatura per modello: DXT9015 / DXT9020 / DXT9030: 65–325 K; DXT9015H / DXT9020H / DXT9030H: 65–500 K. (Opzionale 700 K su richiesta.)
• Tempo di raffreddamento: ≤ 25 min (raffreddamento a 80 K); ≤ 40 min (raffreddamento a 65 K).
• Connettore elettrico: spina standard a 8 pin (espandibile).
• Dimensioni supporto campione: 15 x 25 mm (DXT9015), 20 x 30 mm (DXT9020), 30 x 40 mm (DXT9030).
• Termometro: termometro a resistenza PT100 (fornito calibrato o non calibrato; predefinito non calibrato).
• Stabilità della temperatura: ±0.01 K (dipende dal controller di temperatura).
• Opzioni riscaldatore (per varianti modello): opzioni da 30 W o 60 W.
• Interfaccia vuoto: KF25 standard.
• Ambiente del campione: vuoto.
• Grado di vuoto richiesto: ≤ 1 Pa sufficiente.
• Tempo di mantenimento dell'azoto liquido: 6 h @ 80 K; 5 h @ 100 K; 3 h @ 200 K.
• Volume della camera dell'azoto liquido: standard 500 ml (personalizzabile).
• Riepilogo istruzioni di selezione: Il criostato di misura elettrica è dotato di un connettore di misura elettrico a 8 poli (espandibile a 32 poli). Opzioni di cablaggio: filo smaltato, filo PTFE, filo in bronzo-fosforo a bassa temperatura, cavo coassiale a bassa temperatura, ecc. Design compatto adatto ai test elettromagnetici assistiti da magnete (resistività, magnetoresistenza, effetto Hall).
