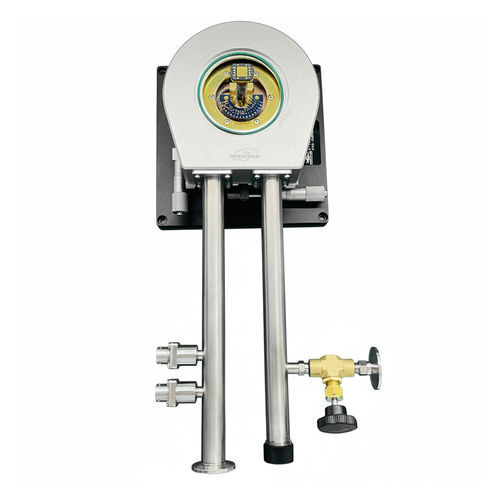

Termocriostato a circolazione DXNCMD

Descrizione
Il criostato a flusso continuo per microscopio DXNCMD è un sistema di raffreddamento a flusso continuo progettato per l’integrazione con microscopi e spettrometri. Fornisce una piattaforma di raffreddamento a due stadi (stadio campione e schermo di radiazione), controllo preciso della temperatura tramite un controller dedicato e ambiente di prova in vuoto per evitare condensa e brina.

Caratteristiche

• Progettato per uso sotto microscopio; finestra ottica superiore standard, finestra inferiore opzionale per misure in trasmissione (1 o 2 finestre).
• Raffreddamento con azoto liquido (LN2) o elio liquido (LHe); disponibile opzione a ciclo chiuso LHe.
• Varie opzioni di conduttori elettrici criogenici: filo smaltato in rame senza ossigeno, filo in bronzo fosforoso a bassa conducibilità termica, cavi coassiali e triaxiali criogenici.
• Dimensione massima campione standard: 20 × 20 mm (campioni più grandi su richiesta); distanza campione regolabile per obiettivi ad alto ingrandimento.
• Dispositivo opzionale di riduzione della pressione per LN2 per raggiungere ~65 K minimo; portacampioni e accessori opzionali (elettrici, ottici, magnetici, magnete superconduttore, stadio ad alta capacità, spostamento 3D).
• Controllo automatico della temperatura con elevata stabilità e vibrazione minima; basso consumo di refrigerante e rapido raffreddamento.

Struttura
Il refrigerante viene fornito da un serbatoio criogenico auto-pressurizzato attraverso un tubo di alimentazione nel criostato, dove si vaporiza per fornire raffreddamento; i gas di scarico vengono espulsi tramite una uscita. Il primo stadio raffredda lo stadio campione mentre il secondo raffredda lo schermo di radiazione circostante per migliorare l’uniformità termica. Un sensore di temperatura e un riscaldatore sono montati sullo stadio campione; la camera campione è mantenuta sotto vuoto per evitare condensa e brina durante il raffreddamento e il controllo della temperatura.

Parametri

• Intervalli di temperatura generali: 80 K–500 K (LN2) e 6 K–500 K (LHe).
• Intervallo modello DXNCMD: 3,2 K–325 K (espandibile a 500 K in base alla configurazione).
• Tempi di raffreddamento tipici: temperatura ambiente → 78 K ≈ 45 min (LN2); temperatura ambiente → 5 K ≈ 90 min (LHe). Specifico per modello: DXNCMD ≈ 20 min (opzione raffreddamento rapido).
• Tempo di riscaldamento a temperatura ambiente: < 40 min (LHe), < 20 min (LN2).
• Stabilità di temperatura: ≈ 50 mK (con controller LH101C).
• Vuoto interstrato: < 10⁻⁵ Pa; tempo di evacuazione ≈ 30 min (dipende dalla pompa).
• Finestre: 1 o 2 finestre in silice fusa, Ø 20 mm.
• Interfaccia porta vuoto: KF25. Interfaccia controllo temperatura: connettore a vuoto a 6 pin.
• Volumi serbatoio criogenico: 10 L, 30 L, 50 L (standard), 100 L.
• Ampiezza di vibrazione: ≈ 20 nm; deriva (1 h): ±1–150 nm (specifica DXNCMD).
• Consumo elio liquido (approx.): ≈ 0,7 L/h a 5 K (DXNCMD).
• Peso (DXNCMD): ≈ 3,2 kg.

Specifiche tecniche

• Modello: DXNCMD.
• Controllo temperatura (tipico): LN2 80 K–500 K; LHe 6 K–500 K; DXNCMD 3,2 K–325 K (espandibile a 500 K).
• Prestazioni di raffreddamento: opzioni di raffreddamento rapido (modello ≈ 20 min); tempi generali LN2/LHe come indicato.
• Stabilità della temperatura: ≈ 50 mK.
• Prestazioni del vuoto: vuoto interstrato < 10⁻⁵ Pa; tempo di evacuazione ≈ 30 min.
• Accesso ottico: 1 o 2 finestre in silice fusa, Ø 20 mm; finestra superiore standard, finestra inferiore opzionale per trasmissione.
• Interfacce elettriche: multiple opzioni di cavi criogenici; connettore a 6 pin per il controllo della temperatura.
• Meccanica: design compatto; spessore < 50 mm (escluso supporto) per la famiglia di criostati ottici DXNCMC/DXNCMD; peso ≈ 3,2 kg (DXNCMD).
• Vibrazione/deriva: vibrazione ≈ 20 nm; deriva (1 h) ±1–150 nm.
• Consumo criogenico e serbatoi: LHe ≈ 0,7 L/h a 5 K; volumi serbatoi 10 / 30 / 50 / 100 L.
• Capacità campione: fino a 20 × 20 mm (più grande su richiesta).
