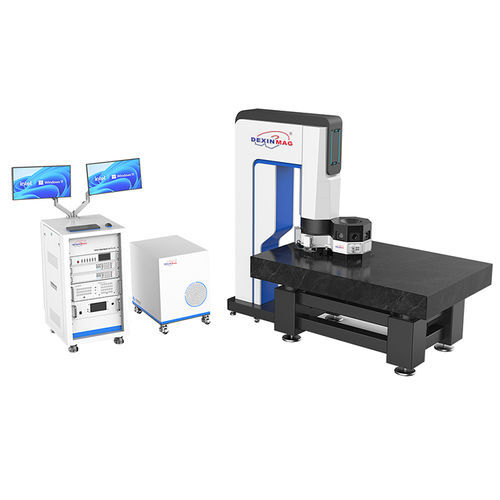

Criostato Low Temperatures and High Magnetic Field Optical Research Platform

Panoramica

La piattaforma è un sistema criogenico altamente integrato che combina temperature estremamente basse, campi magnetici intensi e capacità di prova ottica flessibili. Offre un ampio volume campione e può integrare uno stadio piezo criogenico multi-asse e connessioni elettriche in situ per supportare un'ampia gamma di misure ottiche e tempo-risolte a bassa temperatura.

Parametri tecnici

• Temperatura
  • Intervallo di temperatura: 1,7 K a 350 K
  • Stabilità della temperatura: ±0,2% (temperatura < 20 K); ±0,02% (temperatura > 20 K)
• Campo magnetico
  • Tipo di magnete: magnete superconduttore a bobina divisa conica
  • Direzione del campo magnetico: verticale
  • Intensità del campo magnetico: ±7T
  • Regione di uniformità del campo magnetico: ±0,3% (regione sferica di 3 cm)
  • Velocità di variazione del campo: 0–7T ≤ 30 minuti
• Vibrazioni
  • Vibrazione del piano campione: ±20 nm
• Volume campione
  • Volume campione: diametro 89 mm, altezza 88 mm
• Finestra ottica
  • Finestra ottica superiore: 1 × diametro 50 mm, apertura utile 44 mm
  • Finestre ottiche laterali: 7 × diametro 40 mm, apertura utile 26 mm
• Angolo del percorso ottico
  • Finestra superiore (campione al centro del magnete): escursione angolare completa 70°
  • Finestra superiore (campione 13 mm sopra il centro): escursione angolare completa 90°
  • Distanza standard tra finestra superiore e campione: 15 mm
  • Finestra laterale: escursione angolare completa 13° (campione al centro del magnete)
• Canali elettrici
  • Canale DC: 16 linee DC
  • Canale ad alta frequenza: 4 × linee ad alta frequenza 20 GHz
  • Canale di espansione: supporta fino a 80 cavi

Caratteristiche / Specifiche tecniche

• Criostato integrato che combina bassa temperatura e forte campo magnetico per misure ottiche
• Ampio volume campione compatibile con stadio piezo criogenico multi-asse e connessioni elettriche in situ
• Accesso ottico multidirezionale: una finestra superiore, sette finestre laterali e una finestra inferiore per geometrie ottiche flessibili
• Progettata per MOKE, TR-MOKE, spettroscopia Raman a bassa temperatura, fotoluminescenza, pompaggio laser ultrarapido e spettroscopia nel dominio del tempo a terahertz
