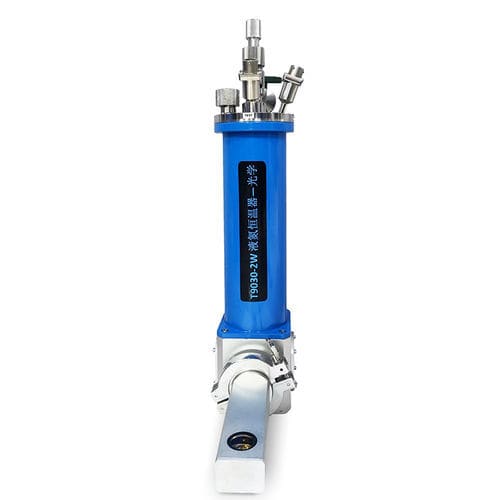

Criostato a vuoto DXT91 series

compattoad azoto liquidoin acciaio inossidabile

Il criostato ad azoto liquido - Optics è un criostato ottico progettato per esperimenti di spettroscopia e fotoelettrici, che offre un ambiente sotto vuoto per i campioni e un raffreddamento rapido mediante azoto liquido. Principio di funzionamento

• Il refrigerante a bassa pressione entra nel criostato attraverso l'ingresso del liquido e viene introdotto nell'evaporatore sul fondo attraverso un tubo capillare interno. Sull'evaporatore sono installati un riscaldatore e un sensore di temperatura. Il vapore a temperatura controllata viene spruzzato nella camera del campione per raffreddarlo; il vapore di scarico viene rilasciato nell'atmosfera o in un dispositivo di recupero dei gas. Il campione può essere caricato dall'alto utilizzando un'asta per campioni. La parte inferiore utilizza un design compatto del coperchio del vuoto, che lo rende adatto alle misure in campi magnetici.

Caratteristiche

• Campo di temperatura 65K-500K (opzionale fino a 700K); alta efficienza e velocità di raffreddamento.
• Campione situato in una camera a vuoto per un ambiente sperimentale ideale e stabile.
• Strato intermedio del vuoto dotato di adsorbente a bassa temperatura per aumentare il tempo di mantenimento del vuoto e prolungare il tempo di utilizzo dell'azoto liquido.
• Sensore di temperatura a resistore di platinoPT100 per una buona stabilità e ripetibilità.
• Molteplici opzioni di configurazione per soddisfare le diverse esigenze di sperimentazione.
• Conveniente rifornimento di azoto liquido durante l'uso.
• Il portacampioni ottico può essere dotato di una scheda campione collegabile e di morsetti di facile utilizzo.
• Personalizzabile in base alle esigenze dell'utente.
• Viene fornito di serie con 8 cavetti di misura, espandibili a 32.
• Configurazione standard della finestra: due finestre al quarzo fuso (espandibili a cinque); il materiale della finestra può essere cambiato in base alle esigenze.
• Cambio rapido dei campioni (può essere completato in 5 minuti).
• Tipi di portacampioni disponibili: supporti per liquidi, polveri/polveri, solidi e blocchi.

Opzioni dei portacampioni

• DXT9115-4W - 15 × 25 mm, OFHC, portacampioni ottico standard.
• DXT9115-4W-10LTH - 15 × 25 mm, OFHC, portacampioni ottico standard con foro Φ10 mm.
• DXT9115-4W-H-10LTH - 15 × 25 mm, OFHC, portacampioni ottico standard con foro Φ10 mm.
• DXT9120-4W - 20 × 30 mm, OFHC, supporto ottico standard (senza foro).
• DXT9120-4W-15LTH - 20 × 30 mm, OFHC, supporto ottico standard con foro Φ15 mm.
• DXT9120-4W-H-15LTH - 20 × 30 mm, OFHC, supporto ottico standard con foro da 15 mm.
• DXT9130-4W - 30 × 40 mm, OFHC, supporto ottico standard (senza foro).
• DXT9130-4W-20LTH - 30 × 40 mm, OFHC, supporto ottico standard con foro da 20 mm.
• DXT9130-4W-H-20LTH - 30 × 40 mm, OFHC, supporto ottico standard con foro da 20 mm.
• DXPSC-10 - contenitore per campioni di polvere di quarzo da 10 mm (contenitore per polvere con finestra di quarzo da 10 mm su un lato).
• Segnalo: Tutti i criostati ottici standard vengono forniti con un portacampioni; su richiesta è possibile fornire portacampioni aggiuntivi/personalizzati. Piastra di pressione inclusa per fissare i campioni ottici; la sua apertura corrisponde al foro per la luce.

Opzioni di connettore ottico/elettrico del criostato

• DXT91-8P sinterizzazione del vetro ordinario - connettore elettrico ordinario a innesto rapido a 8 pin.
• DXT91-12P sinterizzazione del vetro ordinario - connettore elettrico ordinario a innesto rapido a 12 pin.
• DXT91-SMA - opzioni: 0-18 GHz con cavo morbido; 0-12,4 GHz con cavi semirigidi e semi-flessibili.
• DXT91-BNC - 0-4 GHz con cavo coassiale ordinario.
• DXT91-TRX - connettore triassiale (disponibile connettore triassiale a innesto rapido).
• DXT91-S - scatola di giunzione in acciaio inox (guscio e scheda di cablaggio messi a terra integralmente).
• DXT91-PTEF - opzione di copertura del cablaggio in PTFE (scheda isolante in PTFE nel guscio; proprietà elettriche del guscio e del connettore indipendenti).
• Osservazioni: I criostati escono dalla fabbrica con due connettori (uno per il sensore di temperatura/riscaldatore, uno per altre misure); linee di prova aggiuntive possono richiedere fori di montaggio o scatole di derivazione. Per il funzionamento a 65K, sono necessari i corrispondenti accessori per la riduzione della pressione.

Caratteristiche/specifiche tecniche

• Modelli: DXT9115-4W, DXT9115-4W-H, DXT9120-4W, DXT9120-4W-H, DXT9130-4W, DXT9130-4W-H (serie DXT91).
• Gamme di temperatura per modello: DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K; DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K. (intervallo di temperatura di spedizione standard 80K-500K; espandibile a 65K-500K.)
• Tempo di raffreddamento: ≤ 25 min.
• Finestra ottica (standard): quattro finestre - le dimensioni dipendono dal modello (esempi nella tabella dei prodotti: Quattro Φ15×1,5, Quattro Φ20×1,5, Quattro Φ30×1,5 a seconda del modello).
• Connettore del cavo di prova: connettore standard a 8 fili del cavo di misura; connettori coassiali e a microonde opzionali; possibilità di breakout o connettori aggiuntivi.
• Ambiente del campione: campione posto sotto vuoto.
• Interfaccia per il vuoto: interfaccia standard KF25.
• Grado di vuoto: ≤ 1 Pa è sufficiente.
• Termometro: Termometro a resistenza al platino PT100 (disponibile sia calibrato che non calibrato; di default non calibrato).
• Stabilità di temperatura: ±0,01 K (dipende dal termoregolatore DXTC-290).
• Riscaldatore: disponibili varianti da 30 W o 60 W (a seconda del modello).
• Tempo di mantenimento in azoto liquido: valori di esempio - 6 h a 80 K; 5 h a 100 K; 3 h a 200 K.
• Volume della camera di azoto liquido: standard 500 mL (personalizzabile).
• Ambito di applicazione: test spettrali, reazione fotoelettrica, Raman, elettroluminescenza, fotoluminescenza, ecc.
