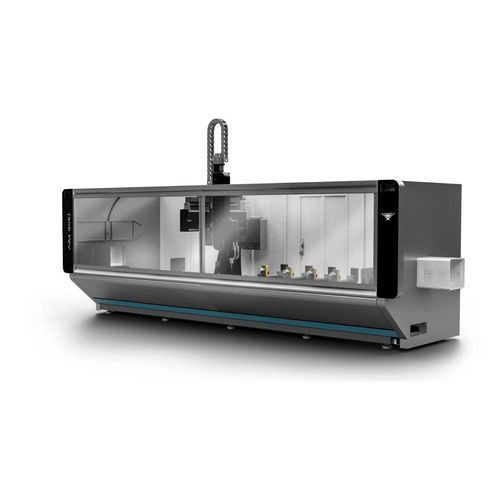

Centro di taglio e lavorazione CNC AIM 3410

per profilati in alluminioper profilati PVC

Panoramica del prodotto
I modelli AIM 3410 e AIM 3410 CBN sono centri di lavoro CNC a 4 assi progettati per la lavorazione di profili in alluminio e PVC. Il quarto asse consente operazioni su tre superfici del profilo. Il magazzino utensili in linea mobile, montato sulla testa di lavorazione, riduce i tempi di cambio utensile e supporta applicazioni per facciate grazie alla sega Ø180 mm. La macchina dispone del riconoscimento automatico delle ganasce e di una cabina mobile con finestra in policarbonato per il controllo sicuro da parte dell'operatore.

Caratteristiche generali

• Controllo CNC su 4 assi (4° asse per lavorazione su 3 superfici)
• Magazzino utensili mobile in linea; capacità per 7 utensili da taglio + 1 sega (configurabile fino a 8 utensili)
• Riconoscimento e posizionamento automatico delle ganasce
• Unità di raffreddamento a spruzzo controllata da PLC
• Quattro ganasce automatiche per profili di serie
• Un supporto pneumatico per il riposizionamento in X (secondo supporto opzionale)
• Sistema di lubrificazione a cartuccia per assi X, Y e Z
• Programma CAM dedicato fornito dal produttore
• Barriera di sicurezza operatore e cabina mobile con finestra in policarbonato
• Schermo touchscreen a colori 15"; import programmi via USB; compatibile ISO "G"
• Supporto tecnico tramite connessione remota; interfaccia multilingua
• Cabinet insonorizzato opzionale e illuminazione LED
• Struttura in acciaio e portale progettato per prestazioni dinamiche
• Controller portatile opzionale per verifica a vuoto

Accessori standard

• Tastiera e mouse per programmazione
• Recinzione di sicurezza intorno alla macchina
• 4 x ganasce per profili
• 1 x supporto pneumatico sul lato sinistro
• Vasca per trucioli integrata nel telaio

Accessori opzionali

• Set utensili e portautensili: 6 frese (2 x Ø5, 1 x Ø6, 1 x Ø8, 1 x Ø10, 1 x Ø12); 8 portautensili HSK F63; 6 mandrini (3 x Ø5‑6, 1 x Ø7‑8, 1 x Ø9‑10, 1 x Ø11‑12); 4 fermalarghezze stampo
• Secondo supporto di riferimento profilo lato destro per macchina standard
• Secondo supporto di riferimento profilo lato destro per macchina cabinetizzata
• Dispositivo automatico di misurazione lunghezza utensile
• Kit lame speciali per sega
• Controller portatile
• Software CAMQUIX 4 AXIS (CAMPROX) per AIM 3410
• Software UNILINK ONBOARD 4 AXIS (AIM 3410)
• Unità di serraggio aggiuntiva per AIM 3410
• Lettore di codici a barre
• Sistema di condizionamento per quadro elettrico
• Versione cabinetizzata (AIM 3410 CBN)

Tabella specifiche tecniche
Alimentazione: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz.
Velocità mandrino foratura/fresatura: 3.000 RPM
Velocità di rotazione sega: 24.000 RPM
Capacità sega: D Ø180 mm, foro Ø30 mm
Portata aria / aspirazione: 250 L/min
Pressione aria di esercizio: 6‑8 bar
Dimensioni (L×P×A): 241 × 516 × 285
Peso: 1.850 kg (lordo) / 1.430 kg (netto)

Specifiche tecniche

• Modello: AIM 3410 (disponibile anche in versione cabinetizzata AIM 3410 CBN)
• Controllo: CNC 4 assi (4° asse per lavorazione su 3 superfici)
• Velocità mandrino: fresatura 3.000 RPM; sega 24.000 RPM
• Requisito elettrico: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz
• Lama sega: Ø180 mm (foro Ø30 mm)
• Magazzino utensili: mobile in linea montato sulla testa; capacità 7 frese + 1 sega (configurabile)
• Riconoscimento e posizionamento automatico delle ganasce
• Standard: 4 ganasce automatiche per profili
• Supporto pneumatico per direzione X (1 standard, 2° opzionale)
• Lubrificazione a cartuccia per assi X, Y, Z; raffreddamento a spruzzo PLC
• Supporto CAM; programmazione ISO G; import USB
• Consumo aria: 250 L/min; pressione di lavoro 6‑8 bar
• Dimensioni e peso come indicato
• Sicurezza: barriera operatore, cabina mobile con finestra in policarbonato, illuminazione LED, isolamento acustico
