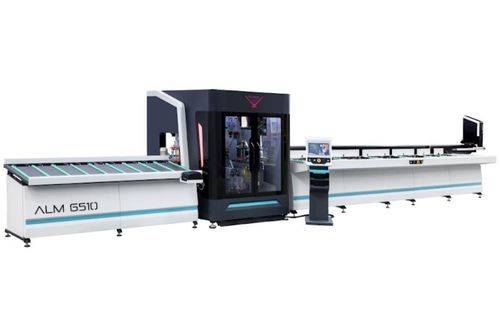

Centro di taglio e lavorazione multifunzione ALM 6510

CNCper profilati in alluminioper profilati PVC

Panoramica prodotto
ALM 6510 / ALM 6510 AT sono centri di lavorazione e taglio CNC a 8 assi progettati per il trattamento di profili in alluminio (e PVC). Le macchine eseguono lavorazioni su più facce: fresatura, foratura per chiavi/cerniere/maniglie, scanalature di drenaggio, marcatura e taglio con sega. Un nastro di carico automatico da 7 profili alimenta la macchina e una pinza pneumatica a 3 assi posiziona ogni profilo per permettere fresatura e taglio contemporanei. La sega esegue tagli seriali tra 45° e 135°. È prevista l'applicazione di barcode per la tracciabilità e la preparazione alle operazioni successive.

Caratteristiche generali

• Controllo movimento servo CNC a 8 assi
• Unità completamente automatizzate per alimentazione, trasporto, posizionamento, taglio e trasferimento
• Operazioni su quattro lati di profili alluminio/PVC: fresatura, fori per chiave/cerniera/maniglia, marcatura, scanalature di drenaggio, taglio a sega
• Pinza pneumatica 3 assi per posizionamento preciso
• Sistemi di bloccaggio automatici orizzontali e verticali
• Capacità di lavorazione: 1.200–1.400 metri lineari per turno di 8 ore
• Nastro automatico con capacità di carico di 7 profili
• Sega a taglio discendente controllata servo Ø550 mm — range di taglio 45°–135°
• PC Windows con touchscreen 15,6'' per interfaccia operatore
• Connessione desktop remota per supporto tecnico
• Possibilità di eseguire fresatura e taglio contemporaneamente
• Software compatibile con CAD e di facile utilizzo
• Riconoscimento automatico profili telaio/anta tramite database
• Controllo automatico dimensioni larghezza/altezza del profilo
• Sistemi automatici di lubrificazione e raffreddamento a spruzzo utensile
• Controllo sicurezza a bassa pressione e illuminazione interna LED

Accessori standard

• 11 motori e utensili per operazioni di fresatura a 90° e 45°
• Stampante di codici a barre
• Recinzione di sicurezza intorno alla macchina
• Tastiera e mouse

Accessori opzionali

• Trasportatore trucioli inclinato
• Estrattore a vuoto VCE 4000
• Attrezzature logistiche per officina
• Disco lama di ricambio Ø550 mm
• Punte di ricambio Ø8
• Punte di ricambio Ø5
• Motori e utensili aggiuntivi per l'apertura delle scanalature di drenaggio (ALM 6510 AT)

Specifiche tecniche

• Elettrico: 29 kW, 58 A / 400 V AC 3P+PE / 50/60 Hz
• Velocità mandrino fresatura: 3.000 RPM
• Velocità mandrino sega: 12.000 RPM
• Dimensioni sega: D = Ø550 mm; d = Ø30 mm
• Portata aria / vuoto: 250 L/min
• Pressione aria: 6–8 bar
• Dimensioni (L × P × H): 2000 × 1.172 × 2.310 mm
• Peso: 4.106 kg / 3.650 kg
