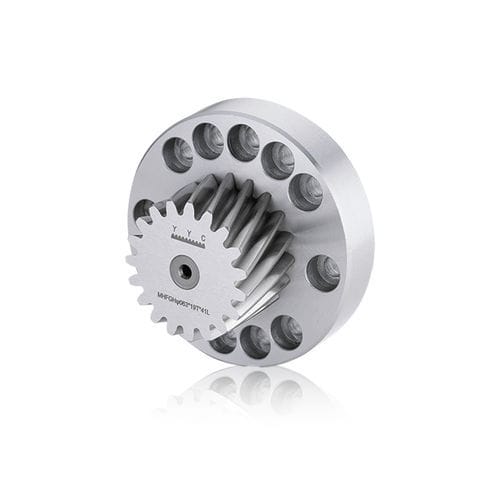

Ruota dentata cilindrica Welded Flange Pinion

a dentatura elicoidalecon flangiain acciaio al carbonio

Prodotto
Pignone a flangia saldata MHGC0200121-DIN6-FW050-1, modulo 2, 12 denti, elica sinistra.

Pignone
Materiale: SCM415
Angolo di elica (sinistra): 19°31'42"
Bonifica superficiale (cementazione): durezza HRC60±2
Denti: cementati e rettificati

Flangia
Materiale: acciaio dolce S45C

Dati tecnici
Modulo (M): 2
Qualità (Q): DIN6
Numero di denti (Z): 12
Diametro esterno øD: 31.46 mm
ød2: 63 mm
Intervallo massimo forza di avanzamento: ≤20 kN
Forza massima di avanzamento: 6.91 kN
Peso: 0.10 kg
Diametro primitivo (ød): 25.465 mm
W1: 26 mm
Fig.: 1
Fattore di modifica del profilo (x): 0.50
Intervallo diametro primitivo di lavoro (ødwz): ≤50 mm
Diametro primitivo di lavoro (ødwz): 27.465 mm
Albero flangia (ød1): 31.5 mm
Specifiche bulloni: 8 - M6 x 45°
ød3: 11 mm
ød4: 7.0 mm
Diametro primitivo flangia (ød5): 50 mm
W2: 41 mm
W3: 7.0 mm
W4: 3.0 mm
Unità: mm

Caratteristiche / Specifiche tecniche

• Modello prodotto: MHGC0200121-DIN6-FW050-1
• Modulo (M): 2
• Qualità (Q): DIN6
• Numero di denti (Z): 12
• Materiale pignone: SCM415
• Elica: sinistra, 19°31'42"
• Cementazione / durezza: HRC60±2; denti rettificati dopo trattamento
• Materiale flangia: S45C
• Diametro esterno øD: 31.46 mm
• ød2: 63 mm
• Diametro primitivo (øð): 25.465 mm
• Diametro primitivo di lavoro (øðwz): 27.465 mm (intervallo ≤50 mm)
• Albero flangia (øð1): 31.5 mm
• Diametro primitivo flangia (øð5): 50 mm
• Specifiche bulloni: 8 - M6 x 45°
• Altre dimensioni: ød3 = 11 mm; ød4 = 7.0 mm; W1 = 26 mm; W2 = 41 mm; W3 = 7.0 mm; W4 = 3.0 mm
• Intervallo forza di avanzamento: ≤20 kN; forza massima: 6.91 kN
• Peso: 0.10 kg
• Superficie / Durezza: cementato, HRC60±2; denti cementati e rettificati
