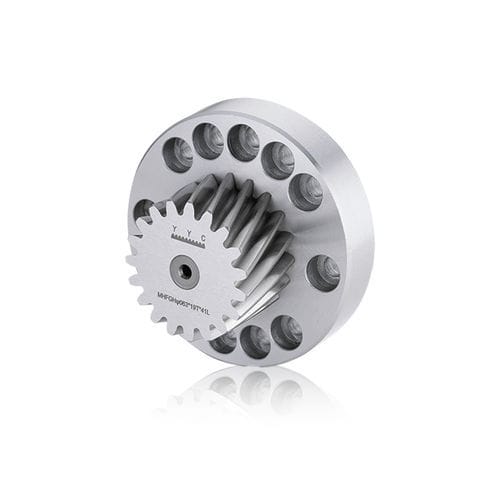

Ruota dentata cilindrica MHGC0500181-DIN6-FW125-2

a dentatura elicoidalecon flangiain acciaio al carbonio

Panoramica del prodotto
Pignone progettato per gruppi ingranaggi e meccanismi di avanzamento. Corpo del pignone in SCM415 con angolo elicoidale sinistro 19°31'42". Denti cementati e rettificati; durezza di cementazione HRC60±2.

Flangia
Flangia in acciaio morbido S45C. Progettata per montaggio su albero ød1 = 80,0 mm con diametro primitivo della flangia ød5 = 125 mm.

Dati tecnici
Modulo (M): 5
Qualità (Q): DIN6
Numero di denti (Z): 18
Diametro primitivo (ød): 95,493 mm
Diametro esterno (øD): 105,49 mm
ød2: 148 mm
Intervallo diametro primitivo di lavoro (ødwz): ＞70 mm (ødwz: 95,493 mm)
Albero flangia (ød1): 80,0 mm
Diametro primitivo flangia (ød5): 125 mm
Specifiche bulloni: 12 - M10 x 30°
Intervallo forza massima di avanzamento: >40 kN
Forza massima di avanzamento: 60,17 kN
Peso: 2,90 kg
Fig.: 2
Fattore di modifica del profilo (x): 0,00
ød3: 18 mm, ød4: 11,0 mm
W1: 55 mm, W2: 80 mm, W3: 11,0 mm, W4: 5,0 mm

Unità
Unità: mm; forze in kN; peso in kg.

Caratteristiche / Specifiche tecniche

• Modello prodotto: MHGC0500181-DIN6-FW125-2
• Materiale pignone: SCM415
• Elica: sinistra, 19°31'42"
• Trattamento termico: cementazione, durezza denti HRC60±2, denti rettificati
• Materiale flangia: S45C (morbido)
• Modulo (M): 5
• Classe di qualità: DIN6
• Numero denti (Z): 18
• Diametro primitivo (ød): 95,493 mm
• Diametro esterno (øD): 105,49 mm
• Diametro primitivo flangia (ød5): 125 mm
• Albero flangia (ød1): 80,0 mm
• Specifiche bulloni: 12 - M10 x 30°
• Forza massima di avanzamento: 60,17 kN (intervallo: >40 kN)
• Peso: 2,90 kg
