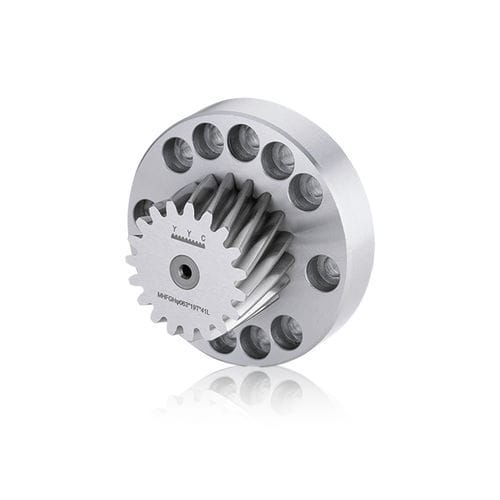

Ruota dentata cilindrica MHGC0600151-DIN6-FW125-2

a dentatura elicoidalecon flangiain acciaio al carbonio

Panoramica prodotto
Pignone con flangia per assiemi di ingranaggi industriali. Modello MHGC0600151-DIN6-FW125-2. Angolo d'elica sinistro 19°31'42". Pignone in SCM415, cementato (HRC60±2) e denti rettificati. Flangia in materiale morbido S45C.

Dati tecnici
Modulo (M): 6
Qualità (Q): DIN6
Numero di denti (Z): 15
øD: 107.49
ød2: 148
Intervallo forza massima di avanzamento (kN): ＞40
Forza massima di avanzamento (kN): 63.22
Peso (KG): 5.00
Diametro primitivo (ød): 95.493
W1: 65
Fig.: 2
Fattore di modifica del profilo (x): 0.00
Intervallo diametro primitivo di lavoro (ødwz): ＞70
Diametro primitivo di lavoro (ødwz): 95.493
Albero flangia (ød1): 80.0
Specifiche bulloni (M): 12 - M10 x 30°
ød3: 18
ød4: 11.0
Diametro primitivo flangia (ød5): 125
W2: 90
W3: 11.0
W4: 5.0
Unità: mm

Specifiche principali

• Modello: MHGC0600151-DIN6-FW125-2
• Materiale pignone: SCM415 (cementato e denti rettificati)
• Angolo d'elica sinistro: 19°31'42"
• Durezza dopo cementazione: HRC60±2
• Materiale flangia: S45C (materiale morbido)
• Modulo (M): 6
• Classe di qualità: DIN6
• Numero di denti: 15
• Diametri principali: øD 107.49 mm; ød2 148 mm; diametro primitivo ød 95.493 mm; PCD flangia ød5 125 mm; albero flangia ød1 80.0 mm; ød3 18 mm; ød4 11.0 mm
• Dati di carico: intervallo forza di avanzamento ＞40 kN; forza massima 63.22 kN; intervallo diametro primitivo di lavoro ＞70 mm; diametro primitivo di lavoro 95.493 mm
• Dimensioni: W1 65 mm; W2 90 mm; W3 11.0 mm; W4 5.0 mm; figura 2
• Specifiche bulloni: 12 - M10 x 30°
• Peso: ca. 5.00 KG
• Unità: tutte le dimensioni in mm

Montaggio e ordini
Verificare il disegno (Fig. 2) e confermare il PCD della flangia (ød5 125 mm) e la disposizione dei bulloni prima dell'ordine. Peso consegnabile ca. 5.00 KG. Unità in mm.
