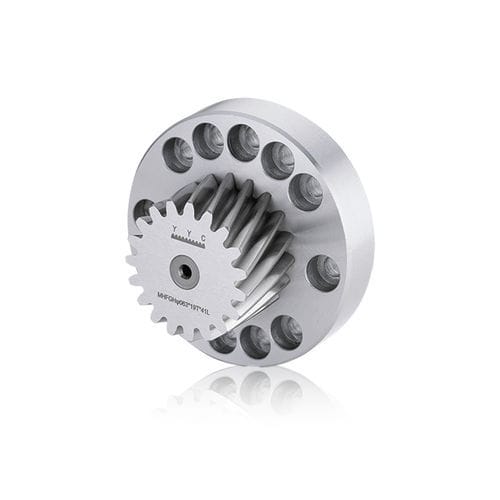

Ruota dentata cilindrica MHGC0500161-DIN6-FW125-2

a dentatura elicoidalecon flangiain acciaio

Panoramica prodotto
Pignone con flangia saldata realizzato secondo qualità DIN6. Materiale pignone: SCM415. Angolo d'elica sinistro 19°31'42". Pignone cementato in superficie con durezza dei denti HRC60±2; denti cementati e rettificati.

Flangia
Materiale flangia: acciaio dolce S45C.

Dati tecnici
Modulo (M): 5
Qualità (Q): DIN6
Numero denti (Z): 16
øD: 94.88 mm
ød2: 148 mm
Intervallo forza massima di avanzamento (kN): >40
Forza massima di avanzamento (kN): 47.28
Peso (kg): 2.80
Diametro primitivo (ød): 84.883 mm
W1: 55 mm
Fig.: 2
Fattore di modifica profilo (x): 0.00
Intervallo diametro primitivo di lavoro (ødwz): >70
Diametro primitivo di lavoro (ødwz): 84.883 mm
Albero flangia (ød1): 80.0 mm
Specifiche bulloni (M): 12 - M10 x 30°
ød3: 18 mm
ød4: 11.0 mm
Diametro primitivo flangia (ød5): 125 mm
W2: 80 mm
W3: 11.0 mm
W4: 5.0 mm
Unità: mm

Specifiche principali

• Nome / codice: MHGC0500161-DIN6-FW125-2
• Categoria: Pignone con flangia saldata
• Materiale pignone: SCM415
• Materiale flangia: S45C (acciaio dolce)
• Angolo d'elica: sinistro 19°31'42"
• Trattamento termico: cementazione superficiale, durezza denti HRC60±2; denti rettificati dopo trattamento
• Modulo (M): 5
• Qualità: DIN6
• Numero denti (Z): 16
• ØD: 94.88 mm
• Ød2: 148 mm
• Diametro primitivo (ød): 84.883 mm
• Diametro primitivo di lavoro (ødwz): 84.883 mm (intervallo >70 mm)
• Forza massima di avanzamento: 47.28 kN (intervallo >40 kN)
• Peso: 2.80 kg
• Albero flangia (ød1): 80.0 mm
• Diametro primitivo flangia (ød5): 125 mm
• Specifiche bulloni: 12 - M10 x 30°
• Dimensioni: ød3 18 mm, ød4 11.0 mm, W1 55 mm, W2 80 mm, W3 11.0 mm, W4 5.0 mm
