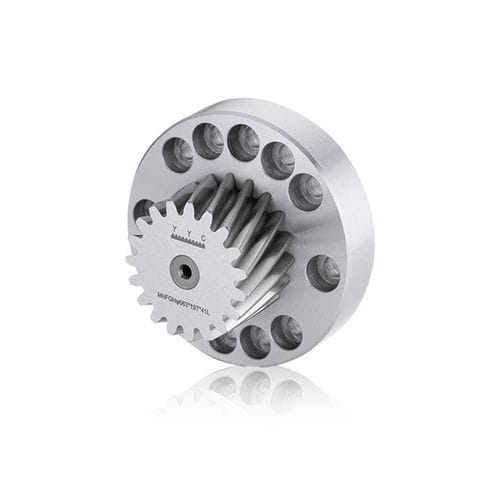

Ruota dentata cilindrica MHGC0300141-DIN6-FW063-3

a dentatura elicoidalecon flangiain acciaio

Panoramica del prodotto

• Tipo: Pignone
• Materiale pignone: SCM415
• Angolo elica sinistra: 19°31'42″
• Cementazione: Durezza HRC60±2
• Denti: Cementati e rettificati
• Materiale flangia: S45C (morbido)

Dati tecnici
Modulo (M) : 3
Qualità (Q) : DIN6
Numero denti (Z) : 14
øD : 52.36
ød2 : 80
Intervallo forza massima di avanzamento (kN) : ≦20
Forza massima di avanzamento (kN) : 14.21
Peso (KG) : 0.30
Diametro primitivo (ød) : 44.563
W1 : 32.5
Fig. : 3
Fattore di modifica del profilo (x) : 0.30
Intervallo diametro primitivo di lavoro (ødwz) : ≦50
Diametro primitivo di lavoro (ødwz) : 46.363
Albero flangia (ød1) : 40.0
Specifiche bullone (M) : 12 - M6 x 22.5°
ød3 : 11
ød4 : 7.0
Diametro primitivo flangia (ød5) : 63
W2 : 47.5
W3 : 7.0
W4 : 4.0

Unità
mm

Caratteristiche / Specifiche

• Modello: MHGC0300141-DIN6-FW063-3
• Modulo: 3
• Qualità: DIN6
• Numero di denti: 14
• Diametro primitivo (ød): 44.563 mm
• Diametro esterno (øD): 52.36 mm
• Diametro primitivo di lavoro (ødwz): 46.363 mm (intervallo ≦50 mm)
• Diametro primitivo flangia (ød5): 63 mm
• Albero flangia (ød1): 40.0 mm
• Fori flangia: ød3 = 11 mm, ød4 = 7.0 mm
• Specifiche bullone: 12 - M6 x 22.5°
• Fattore di modifica del profilo (x): 0.30
• Forza massima di avanzamento: 14.21 kN (intervallo ≤20 kN)
• Peso: 0.30 kg
• Materiale pignone: SCM415, cementato a HRC60±2; denti cementati e rettificati
• Materiale flangia: S45C (morbido)
• Elica: Sinistra, 19°31'42″
