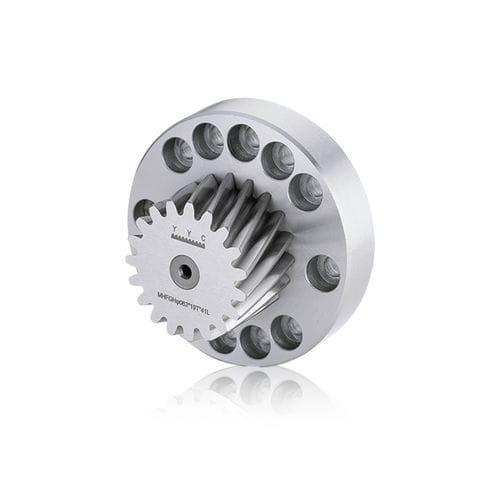

Ruota dentata cilindrica MHGC0200191-DIN6-FW063-3

a dentatura elicoidalecon flangiain acciaio al carbonio

Panoramica del prodotto

• Tipo: pignone con flangia saldata
• Modello: MHGC0200191-DIN6-FW063-3
• Materiale pignone: SCM415
• Elica: sinistra 19°31'42"
• Denti: cementati e rettificati (HRC60±2)

Flangia

• Materiale: S45C (morbido)
• Diametro del cerchio primitivo della flangia (ød5): 63 mm
• Specifiche bulloni: 12 - M6 x 22.5°

Dati tecnici
Modulo (M): 2
Qualità (Q): DIN6
Numero di denti (Z): 19
Diametro primitivo (ød): 40.319 mm
øD: 44.32 mm
ød2: 80 mm
Intervallo forza massima di avanzamento (kN): ≦20
Forza massima di avanzamento (kN): 10.75
Peso (kg): 0.30
W1: 26
Fig.: 3
Fattore di modifica del profilo (x): 0.00
Intervallo diametro primitivo di lavoro (ødwz): ≦50
Diametro primitivo di lavoro (ødwz): 40.319 mm
Albero flangia (ød1): 40.0 mm
Specifiche bulloni (M): 12 - M6 x 22.5°
ød3: 11 mm
ød4: 7.0 mm
Diametro del cerchio primitivo della flangia (ød5): 63 mm
W2: 41
W3: 7.0
W4: 4.0

Unità
mm

Caratteristiche / Specifiche tecniche

• Modulo (M): 2
• Qualità (Q): DIN6
• Numero di denti (Z): 19
• Materiale pignone: SCM415
• Angolo di elica sinistra: 19°31'42"
• Durezza di cementazione: HRC60±2
• Denti: cementati e rettificati
• Diametro primitivo (ød): 40.319 mm
• Materiale flangia: S45C
• Diametro del cerchio primitivo della flangia (ød5): 63 mm
• Specifiche bulloni: 12 - M6 x 22.5°
• Intervallo forza massima di avanzamento: ≦20 kN
• Forza massima di avanzamento: 10.75 kN
• Peso: 0.30 kg
