Attuatore per serrande elettrico LFZ10

a motorerotativoa frazione di giro

Panoramica

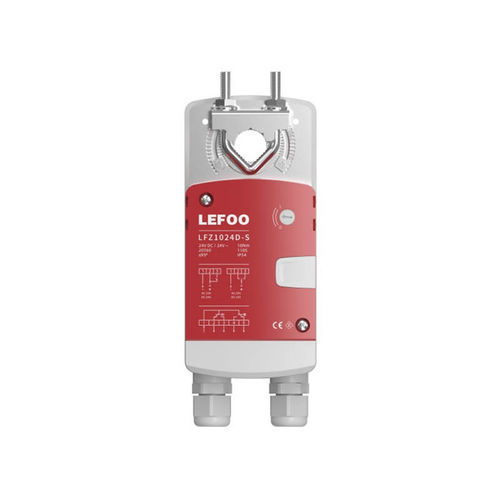

L'attuatore per serrande LFZ10 utilizza un motore brushless che garantisce lunga durata, basso rumore operativo e funzionamento affidabile. Supporta controlle On/Off (2/3 punti), 0(2)-10 VDC, 0(4)-20 mA e RS485. Il design ad accoppiamento diretto consente il montaggio direttamente sull'albero della serranda. La scatola morsetti removibile e il pressacavo impermeabile semplificano il cablaggio in cantiere. Adatto per azionare serrande in impianti HVAC e sistemi di building automation in edifici commerciali, industriali e pubblici.

Caratteristiche principali

• Progettato per azionare serrande in automazione degli edifici e sistemi di ventilazione meccanica (HVAC)
• Design ad accoppiamento diretto per montaggio su alberi di diametro variabile
• Pulsante di funzionamento manuale per disinnestare l'ingranaggio e consentire la regolazione manuale in caso di mancanza di alimentazione
• Adatto per serrande fino a circa 1,5 m²
• Scatola morsetti removibile e pressacavo impermeabile per facilitare installazione e cablaggio

Specifiche tecniche

• Serie modello: LFZ10
• Tipo di motore: motore brushless
• Tensione nominale: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Range di tensione: AC/DC 19,2–28,8 V; AC 85–264 V
• Assorbimento: In funzionamento < 4,5 W; In mantenimento < 1 W
• Classe elettrica: Classe III (SELV); Classe II (doppio isolamento)
• Connessione elettrica: Morsetti (14–22 AWG)
• Modalità di controllo: On/Off (2/3 punti); 0(2)-10 VDC; 0(4)-20 mA; RS485
• Opzioni di feedback: Nessuna; 0(2)-10 VDC; 0(4)-20 mA; RS485
• Interruttori di feedback: 2 × SPDT 250 V / 3 A
• Coppia: 10 N·m
• Angolo di rotazione: ≤95°; Tempo di corsa (corsa completa): 110 s
• Area serranda compatibile: circa 1,5 m² (max.)
• Livello di rumore: ≤40 dB a 1 m
• Indicazione di posizione: indicatore meccanico
• Vita operativa: 100.000 cicli corsa completa
• Classe di protezione: IP54
• Temperatura di esercizio: -20 a 60 °C; Stoccaggio: -40 a 80 °C
• Umidità: 5–95% senza condensa (EN 60730-1)
• Albero serranda: lunghezza > 50 mm; tondo Ø6–15 mm; quadro 8×8–12×12 mm
• Peso unità esempio: 0,65 kg (tipo 24 V On/Off)

Installazione e note

• Direzione di rotazione selezionabile tramite selettore rotante; verificare orientamento prima della messa in servizio
• Usare il pulsante di rilascio manuale per disinnestare l'ingranaggio e posizionare manualmente durante manutenzione o interruzione di corrente
• Se si utilizza alimentazione AC con uscita RS485, usare un'alimentazione isolata
• Rispettare il range di collegamento dei morsetti (14–22 AWG) e le dimensioni di montaggio indicate nei disegni
