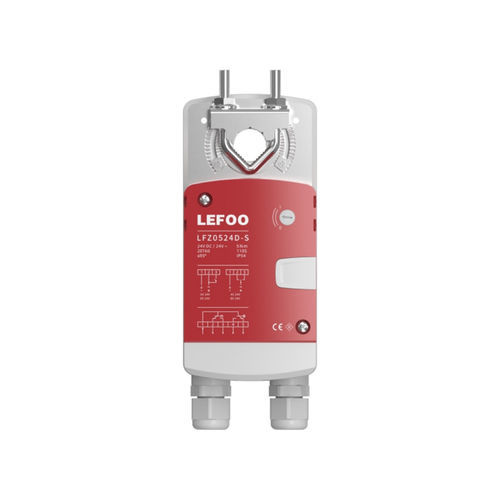

Attuatore per serrande elettrico LFZ05

a motorerotativoa frazione di giro

Panoramica del prodotto
LFZ05 è un attuatore per serranda ad accoppiamento diretto con motore brushless, progettato per il controllo delle serrande in impianti HVAC e di ventilazione meccanica. Supporta più modalità di controllo (On/Off, 2 punti, 3 punti, 0(2)-10 VDC, 0(4)-20 mA, RS485) e garantisce basso rumore, lunga durata e cablaggio agevole mediante scatola morsetti e pressacavo impermeabile.

Applicazioni

• Sistemi di automazione degli edifici (HVAC)
• Ventilazione meccanica per edifici commerciali
• Ventilazione industriale e trattamento aria
• Servizi pubblici e grandi impianti

Specifiche principali

• Modello: LFZ05
• Coppia: 5 Nm
• Angolo di rotazione: ≤95°
• Tempi di corsa (corsa completa): 110 s
• Livello sonoro: ≤40 dB a 1 m
• Durata di esercizio: 100.000 cicli (corsa completa)
• Classe di protezione: IP54
• Temperatura di funzionamento: -20 °C a 60 °C
• Temperatura di stoccaggio: -40 °C a 80 °C
• Umidità max.: 5%–95% senza condensazione (EN 60730-1)

Parametri elettrici

• Tensione nominale: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Intervallo di tensione: AC/DC 19,2–28,8 V; AC 85–264 V
• Consumo: in movimento <4,5 W; in mantenimento <1 W
• Classe elettrica: Classe III (SELV) o Classe II (doppio isolamento)
• Ingressi di controllo: On/Off, 2 punti, 3 punti, 0(2)-10 VDC, 0(4)-20 mA, RS485
• Opzioni di feedback: nessuno / 0(2)-10 VDC / 0(4)-20 mA / RS485
• Interruttori di feedback: 2 × SPDT 250 V / 3 A
• Connessione elettrica: morsettiera (14–22 AWG)

Meccanica e dimensioni

• Montaggio ad accoppiamento diretto sull'albero della serranda
• Lunghezza albero richiesta: >50 mm
• Compatibilità albero: Ø6–16 mm tondo o □8×8–12×12 mm quadro
• Peso: 0,65 kg (versione 24 V On/Off)
• Fare riferimento ai disegni dimensionali per misure precise

Installazione e note

• Direzione di rotazione selezionabile tramite interruttore rotativo; rilascio manuale tramite pulsante per posizionamento manuale
• Verificare il cablaggio in base alla modalità di controllo selezionata e utilizzare le sezioni cavo raccomandate
• Importante: per le versioni con uscita RS485 alimentate in AC, utilizzare un'alimentazione isolata
• Adatto per impianti HVAC commerciali e industriali leggeri; verificare le condizioni ambientali prima dell'installazione
