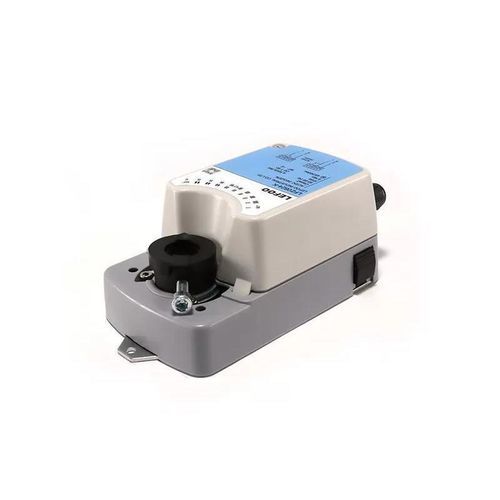

Attuatore per serrande elettrico LFZ-Q series

rotativo90°IP54

Panoramica
La serie LFZ-Q di attuatori rotativi per serrande offre coppie rapide (5, 8, 16, 24, 40 Nm) con motori DC o brushless. Progettati per trasporto ferroviario, ventilazione, laboratori e applicazioni HVAC industriali, si montano su alberi quadrati, circolari o personalizzati e includono sblocco manuale, indicatore di posizione e protezione completa da sovraccarico.

Specifiche principali

• Coppie disponibili: 5 / 8 / 16 / 24 / 40 Nm (48 Nm riferito)
• Alimentazione: DC24V, AC24V 50/60Hz, AC100–240V (range AC/DC 19–28,8V / AC85–265V)
• Consumo: funzionamento 4,5 W; standby 0,5 W
• Protezione: IP54; classe elettrica: SELV / doppio isolamento
• Rotazione: 90° nominale (max 95°); direzione selezionabile tramite DIP
• Rumore: ~46 dBA (1 m); Temperatura esercizio: -20°C a +50°C; immagazzinamento: -30°C a +80°C
• Cavo/terminale: cavo 0,5 mm²; terminale max 2 mm²

Selezione modelli (esempi)

• LFZ-Q0524/230-K/KF — 5 N·m; 24V/230V; 3,5 s; controllo On-off; due interruttori ausiliari
• LFZ-Q0824/230-M/MF — 8 N·m; 24V/230V; 8 s; 0(2)–10 V / 0(4)–20 mA; due interruttori ausiliari
• LFZ-Q1624/230-M/MF — 16 N·m; 24V/230V; 16 s; controllo analogico; due interruttori ausiliari
• LFZ-Q2424/230-M/MF — 24 N·m; 24V/230V; < 30 s; controllo analogico; due interruttori ausiliari
• LFZ-Q4024/230-M/MF — 40 N·m; 24V/230V; < 30 s; controllo analogico; due interruttori ausiliari

Installazione e caratteristiche

• Montaggio: compatibile con alberi quadrati, circolari e altre forme; lunghezza minima albero > 50 mm
• Regolazione manuale tramite pulsante di disinnesto ingranaggi; limite manuale
• Direzione di rotazione selezionabile via DIP; indicatore angolo per posizione
• Protezione completa da sovraccarico; peso < 1,3 kg

Informazioni per l'ordine
Il suffisso -KF / -MF indica varianti con interruttori ausiliari; specificare la designazione completa al momento dell'ordine.

Applicazioni tipiche

• HVAC e automazione degli edifici
• Ventilazione per trasporto ferroviario
• Camere bianche e laboratori
• Ventilazione industriale e impianti idrici
