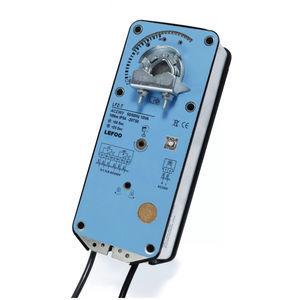

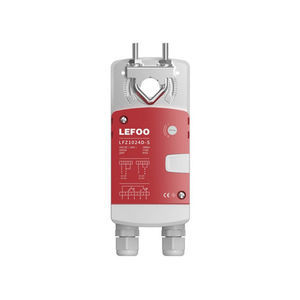

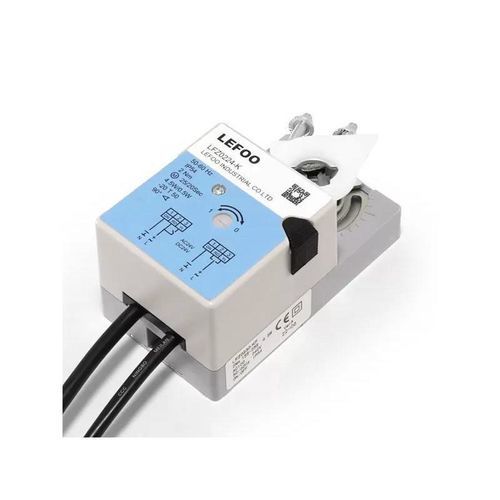

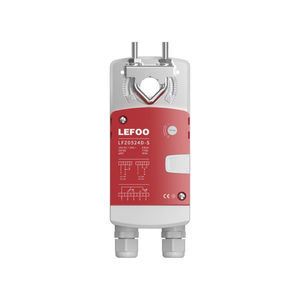

Attuatore per serrande elettrico LFZ series

a motorerotativo90°

Panoramica
La serie LFZ di attuatori rotanti per damper utilizza motori DC importati o brushless e offre coppie da 2 Nm a 40 Nm. Progettati per il controllo rotativo diretto di sistemi aria e acqua, supportano comando ON-OFF o analogico 0(2)-10V / 0(4)-20mA con feedback convertibile corrente/tensione. Montaggio su alberi quadrati, tondi o profilati. Dispositivo di disinnesto per manovra manuale, protezione da sovraccarico e indicatore di posizione integrati. Grado di protezione IP54.

Parametri elettrici
Tensione nominale: AC24V 50/60Hz; DC24V; AC10…240V 50/60Hz
Intervallo di tensione: AC/DC 19.2…28.8V / AC85…265V
Consumo: funzionamento 4,5W; standby 0,5W
Sezione cavo: 0,5 mm²; morsetto max: 2 mm²

Parametri di funzionamento
Coppie disponibili: 2 Nm, 4 Nm, 6 Nm, 8 Nm, 16 Nm, 24 Nm, 32 Nm, 40 Nm
Area damper indicativa: 2Nm → 0,3 m²; 4Nm → 0,5 m²; 6Nm → 0,8 m²; 8Nm → 1,2 m²; 16Nm → 2,5 m²; 24Nm → 3,7 m²; 32Nm → 5,2 m²
Direzione di rotazione: selezionabile con DIP switch
Regolazione manuale: dopo pressione del pulsante di disinnesto del gruppo ingranaggi
Angolo nominale / massimo: 90° / 95°
Rumorosità: 46 dBA (a 1 m)
Feedback posizione: indicatore angolo fornito

Ambiente di lavoro
Classe elettrica: Classe III (bassa tensione di sicurezza) & doppio isolamento (II)
Grado di protezione: IP54
Temperatura di esercizio: -20℃ a +50℃
Temperatura di stoccaggio: -20℃ a +50℃
Test temperatura/umidità: 95% RH senza condensazione / EN 60730-1

Dimensioni & meccanica
Dimensioni (L×W×H mm): vedere disegno dimensionale
Lunghezza minima albero richiesta: >50 mm
Peso: <1,3 kg

Varianti modello (sintesi)

• LFZ0224/230-K/KF — Coppia: 2 Nm; Alimentazione: 24V/230V; Tempo: 20–25 s; Controllo: ON-OFF; Ausiliario: un set
• LFZ0224/230-M/MF — 2 Nm; 24V/230V; 20–25 s; 0(2)~10V / 0(4)~20mA; un set
• LFZ0424/230-K/KF — 4 Nm; 24V/230V; 25–30 s; ON-OFF; due set
• LFZ0424/230-M/MF — 4 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; due set
• LFZ0624/230-K/KF — 6 Nm; 24V/230V; 25–30 s; ON-OFF; due set
• LFZ0624/230-M/MF — 6 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; due set
• LFZ0824/230-K/KF — 8 Nm; 24V/230V; 30–45 s; ON-OFF; due set
• LFZ0824/230-M/MF — 8 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; due set
• LFZ1624/230-K/KF — 16 Nm; 24V/230V; 30–45 s; ON-OFF; due set
• LFZ1624/230-M/MF — 16 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; due set
• LFZ2424/230-K/KF — 24 Nm; 24V/230V; 120–160 s; ON-OFF; due set
• LFZ2424/230-M/MF — 24 Nm; 24V/230V; 120–160 s; 0(2)~10V / 0(4)~20mA; due set
• LFZ3224/230-K/KF — 32 Nm; 24V/230V; 160–200 s; ON-OFF; due set
• LFZ3224/230-M/MF — 32 Nm; 24V/230V; 160–200 s; 0(2)~10V / 0(4)~20mA; due set
• LFZ4024/230-K/KF — 40 Nm; 24V/230V; 200–220 s; ON-OFF; due set
• LFZ4024/230-M/MF — 40 Nm; 24V/230V; 200–220 s; 0(2)~10V / 0(4)~20mA; due set

Documentazione
Scheda tecnica e certificato CE (LVD) disponibili in PDF su richiesta.

Specifiche tecniche

• Campo coppia: 2–40 Nm
• Segnali di controllo: ON-OFF o 0(2)-10V / 0(4)-20mA
• Alimentazione: 24V DC / 24V AC / 85–265V AC (a seconda del modello)
• Consumo: 4,5W operativo; 0,5W standby
• Protezione: IP54
• Temperatura di esercizio: -20℃ a +50℃
• Rumore: ≈46 dBA (1 m)
• Regolazione manuale e protezione da sovraccarico integrate
• Angolo di rotazione: 90° nominale / 95° max
• Lunghezza minima albero: >50 mm; Peso: <1,3 kg
