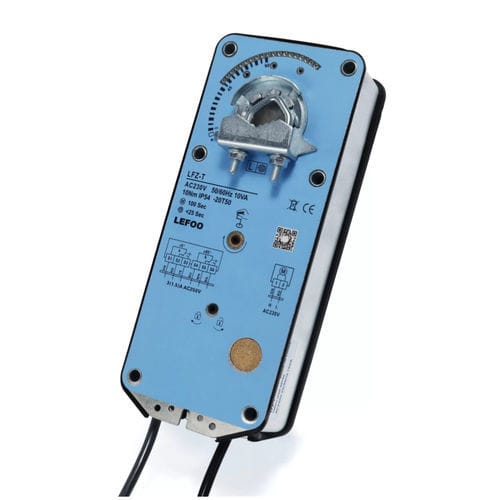

Attuatore per serrande elettrico LFZ-T series

manualerotativoa frazione di giro

Panoramica
La serie LFZ-T05 di attuatori elettrici per serrande adotta motori DC o brushless importati per fornire un valore nominale di coppia di 5 N·m (disponibili anche varianti da 10 e 15 N·m). Progettati per serrande e impianti di ventilazione negli edifici, offrono azionamento elettrico con ripristino meccanico a molla (fail‑safe) in caso di mancanza di alimentazione e garantiscono oltre 30.000 cicli ripetuti.

Caratteristiche principali

• Coppia nominale: 5 N·m (versioni 5/10/15 N·m disponibili).
• Tipo motore: motore DC importato o brushless.
• Funzione: azionamento elettrico con ritorno meccanico a molla alla perdita di alimentazione.
• Durata: > 30.000 cicli.
• Operazione manuale e indicazione posizione meccanica.
• Controllo: segnale ON‑OFF; varianti con interruttori ausiliari (KF).
• Classe di protezione: IP54; rumore: motore ≈46 dB, ripristino a molla ≈62 dB.
• Compatibilità dell'albero: lunghezza >50 mm; alberi tondi/quadri 10–20 mm / 10x10–16x16.
• Peso: <1,8 kg.

Parametri tecnici

• Tensione nominale: AC24V 50/60Hz, DC24V o AC100–240V 50/60Hz (a seconda del modello).
• Intervallo di tensione: AC/DC 19,2–28,8 V / AC 85–265 V.
• Sezione cavo: 0,5 mm².
• Valutazione interruttore ausiliario: 3 A, AC230 V (modelli KF: due set).
• Angolo di rotazione: max 95° (corsa completamente regolabile meccanicamente).
• Tempo di funzionamento motore: ≈70 s; ripristino a molla <20 s.
• Temperatura di esercizio: -20 .. +50 °C; stoccaggio: -30 .. +80 °C.
• Umidità: fino al 95 % HR, senza condensa.

Varianti di modello

• LFZ-T0524-K / T1024-K / T1524-K — 5 N / 10 N / 15 N, 24 V, motore ≈70 s; ripristino molla <20 s; controllo ON‑OFF.
• LFZ-T0524-KF / T1024-KF / T1524-KF — come sopra con due interruttori ausiliari.
• LFZ-T05230-K / T10230-K / T15230-K — 5 N / 10 N / 15 N, 230 V, motore ≈70 s; ripristino molla <20 s; controllo ON‑OFF.
• LFZ-T05230-KF / T10230-KF / T15230-KF — come sopra con due interruttori ausiliari.

Dimensioni

• Fare riferimento ai disegni delle dimensioni per installazione e scelta dell'albero.
• Lunghezza albero: >50 mm; misure supportate: tondo 10–20 mm; 10x10 .. 16x16.
• Peso: <1,8 kg.

Documenti

• Datasheet in PDF disponibile (attuatori LFZ‑T con ripristino a molla).
