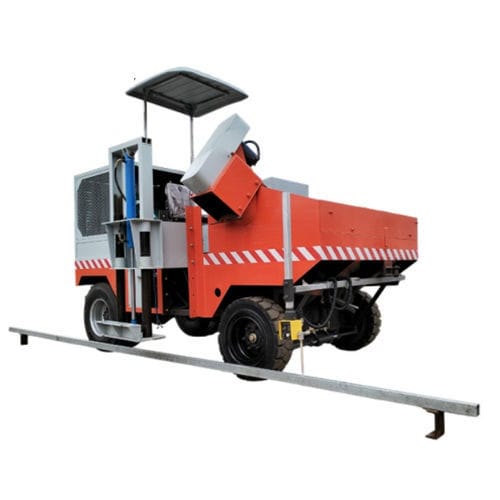

Cabina di sabbiatura umida YG series

automaticacompattaper applicazioni pesanti

Panoramica La realizzazione manuale dei cordoli è inefficiente e soggetta a errori. Una macchina per la produzione di cordoli in calcestruzzo di alta qualità può raggiungere una velocità fino a 3 metri al minuto (circa 180 metri all’ora), riducendo i tempi complessivi di realizzazione del progetto fino al 70% e consentendo un risparmio di oltre l’80% sui costi di manodopera. Queste macchine garantiscono una produzione costante e una qualità ripetibile, essenziali per i progetti di ingegneria civile su larga scala. Prestazioni e precisione La macchina mantiene le deviazioni di altezza e larghezza dei cordoli entro ±5 mm. Utilizza la tecnologia a vibrazione ad alta frequenza e motori vibranti integrati per garantire una compattazione e una densità ottimali del calcestruzzo. Un sistema di controllo automatizzato monitora continuamente il flusso del materiale e l’elevazione, riducendo la probabilità di rilavorazioni e migliorando la durabilità a lungo termine dei cordoli. Vantaggi principali

• Elevata velocità di produzione: fino a 3 m/min (circa 180 m/h) per un rapido avanzamento dei lavori su cantieri di grandi dimensioni.
• Elevata precisione: tolleranza di ±5 mm per altezza e larghezza del cordolo.
• Efficienza dei materiali: riduce gli scarti di calcestruzzo rispetto ai metodi manuali.
• Sterzo e livellamento automatizzati per garantire un profilo e una finitura uniformi.
• Trasmissione idraulica stabile per un movimento fluido su superfici irregolari.

Applicazioni

• Realizzazione di cordoli per banchine autostradali
• Installazione di spartitraffico su strade urbane
• Realizzazione di canali di scolo per acque piovane e bordatura di canali di drenaggio
• Cordoli perimetrali di parcheggi e delimitazione di piste ciclabili
• Drenaggi perimetrali delle piste aeroportuali e altri progetti ad alta precisione

Tecnologia e controllo Sistemi idraulici avanzati e sistemi di sensori (tracciatori sonici o laser) rilevano continuamente la linea di lavoro o la pavimentazione esistente. I sistemi automatici di sterzo e livellamento reagiscono rapidamente (regolazioni in frazioni di secondo) alle variazioni di pendenza o di quota per preservare l’uniformità e il profilo richiesto del cordolo. Caso di studio (sintesi) In un importante progetto stradale a Riyadh, in Arabia Saudita, la macchina per cordoli in calcestruzzo YG ha raggiunto una media di 1,5 chilometri posati al giorno in condizioni di 45 °C. Il potente sistema idraulico ha garantito un controllo stabile nonostante le alte temperature, consentendo una posa e una finitura rapide che hanno soddisfatto gli standard di spessore e qualità. Ritorno sull’investimento (ROI) Le macchine di questo tipo hanno in genere una durata superiore a 10 anni. I principali vantaggi finanziari includono un ammortamento più rapido grazie all’elevata produttività e al ridotto fabbisogno di manodopera, un minore spreco di materiale (fino a circa il 15% di risparmio di calcestruzzo rispetto ai metodi manuali) e costi di manutenzione annuali relativamente bassi rispetto alla durata di vita della macchina. Guida all’acquisto (criteri di selezione)

• Adattare le dimensioni e la potenza della macchina alla portata del progetto (unità compatte per aree verdi/piste ciclabili; unità più grandi per autostrade/aeroporti).
• Dare priorità alla stabilità idraulica e ai comandi automatizzati per la gestione delle pendenze e una formatura uniforme.
• Verificare la compatibilità di larghezza e altezza di formatura e l’intercambiabilità degli stampi per soddisfare i diversi profili dei cordoli.
• Considerare il volume della tramoggia e la velocità di posa per garantire che la produzione rispetti i tempi del progetto.

Parametri della macchina per cordoli in calcestruzzo Modello: YG-20 / YG-30 Tipo: Portatile su ruote / Portatile su cingoli Sistema di sterzo: Sistema di sterzo automatico Motore: 65 kW, motore turbo diesel a quattro cilindri AC380V (YG-20); 65 kW (YG-30) Velocità nominale: 1500 giri/min (YG-20) Dimensioni del cordolo: YG-20 Altezza ≤ 600 mm, larghezza ≤ 2000 mm; YG-30 Altezza ≤ 1100 mm, larghezza ≤ 2000 mm Metodo di formatura: vibratore ad alta frequenza, motore vibrante integrato Raggio di sterzata minimo: 6800 mm Velocità di stesa: YG-20 1–7 m/min (regolabile); YG-30 1–10 m/min Volume della tramoggia: 1 m³ Dimensioni della macchina: YG-20 5000 × 2400 × 2800 mm; YG-30 5200 × 2400 × 2800 mm Peso: YG-20 6000 kg; YG-30 7000 kg Caratteristiche / specifiche tecniche

• Modelli: YG-20, YG-30
• Tipi: modello portatile su ruote (YG-20) e modello portatile cingolato (YG-30)
• Sterzo: sistema di sterzo automatico
• Potenza del motore: 65 kW (diesel turbo a quattro cilindri, AC380V per YG-20; 65 kW per YG-30)
• Giri nominali del motore: 1500 giri/min (YG-20)
• Capacità di formatura dei cordoli: larghezza fino a 2000 mm; altezza fino a 600 mm (YG-20) o 1100 mm (YG-30)
• Metodo di formatura: vibrazione ad alta frequenza con motore vibrante integrato
• Raggio di sterzata minimo: 6800 mm
• Velocità di stesa: regolabile — 1–7 m/min (YG-20); da 1 a 10 m/min (YG-30)
• Capacità della tramoggia: 1 m³
• Dimensioni della macchina: 5000×2400×2800 mm (YG-20); 5200×2400×2800 mm (YG-30)
• Peso della macchina: circa 6000 kg (YG-20); 7000 kg (YG-30)
• Tolleranza di precisione: ±5 mm
