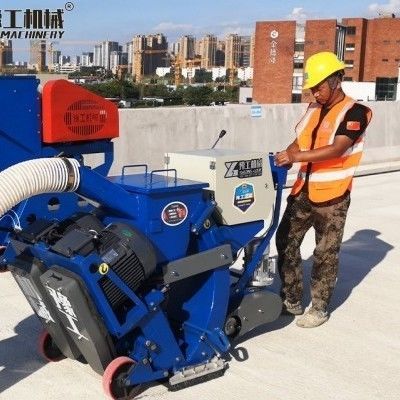

Granigliatrice monodisco YG series

a 2 turbineper suoloper metallo

Panoramica
Questa granigliatrice per pavimenti è progettata per la preparazione delle superfici industriali in calcestruzzo e acciaio prima dell'applicazione di rivestimenti o overlays. Produce profili CSP 3–5 e integra il riciclo della graniglia e l'aspirazione delle polveri per ridurre le perdite di abrasivo e la contaminazione aerotrasportata.

Note operative principali e consigli

• L'efficienza e il pattern di granigliatura dipendono dall'angolo corretto della gabbia di controllo: piccoli disallineamenti spostano il centro del pattern e riducono l'energia d'impatto sulla larghezza di lavoro.
• Per asfalto o residui elastomerici appiccicosi, aumentare la velocità di avanzamento per minimizzare il clogging dei separatori e il rivestimento della graniglia.
• Ispezionare l'usura delle lame quotidianamente e sostituire l'intero set di lame abbinate quando lo spessore raggiunge ~2/3 dell'originale per evitare sbilanciamenti sui cuscinetti.
• In ambienti ad alta umidità, svuotare l'imbuto dell'aspiratore alla fine di ogni turno per evitare la formazione di croste e danni prematuri ai filtri.

Parametri (tabella produttore)
Modelli: YG-270 (Singolo) | YG550/600 (Doppio) | YG-850 (Doppio)
Diametro ruota di granigliatura: 200 mm
Larghezza di lavoro: 270 mm | 550/600 mm | 800 mm
Velocità di avanzamento: 0,5–20 m/min | 0,5–33 m/min | 0,5–33 m/min
Efficienza pulizia calcestruzzo: ≥180 m2/h | ≥400 m2/h | ≥600 m2/h
Efficienza pulizia lamiera: 15–25 m2/h | 75–100 m2/h | 100–160 m2/h
Diametro uscita polvere: 120 mm | 150 mm | 150 mm
Diametro consigliato graniglia: 1,2–1,5 mm | 1,5–1,8 mm | 1,5–1,8 mm
Consumo graniglia: ~10 g/m2
Aspiratore: aspiratore automatico a contro-lavaggio a sette o otto nuclei (a seconda del modello)
Potenza ruota: 11 kW | 11*2 kW | 15*2 kW
Potenza motore avanzamento: 0,5 kW | 1,5 kW | 1,5 kW
Dimensioni (mm): 1000×300×1100 | 1950×720/775×1400 | 1950×1020×1550
Peso: 150 kg | 570 kg | 700 kg
Alimentazione: 400V, 50Hz, 100A, spina CEE

Ruota di granigliatura, lame e ricircolo abrasivo
Il costruttore fornisce lame in ghisa ad alto cromo (Cr12MoV) progettate per regimi elevati (~2800 RPM) con vita stimata per set di lame di 150–180 ore in uso continuativo. La camera di rimbalzo è rivestita in acciaio manganese (Mn12) e una geometria di tenuta a labirinto convoglia la graniglia verso un separatore a ciclone, ottenendo ~99,5% di efficienza di separazione ad aria e riducendo l'integrazione di abrasivo.

Manutenzione e buone pratiche

• Mantenere la graniglia pulita: escludere graniglia contaminata da scorie, pietre o detriti per prevenire usura accelerata di lame e rivestimenti.
• Monitorare il flusso d'aria dell'aspiratore (CFM): un flusso ridotto consente l'accumulo di polvere nella camera di rimbalzo, degradando la traiettoria della graniglia e la produttività.
• Sostituire i set di lame in gruppi abbinati e verificare l'equilibratura dinamica per proteggere cuscinetti e alberi.

FAQ (selezionate)

• Pattern irregolare che scava più su un lato — controllare le guarnizioni perimetrali in gomma (usura o strappi) e riallineare la piastra di scala della gabbia di controllo.
• Come massimizzare la vita utile di lame e rivestimenti — usare solo media puliti e della dimensione corretta; media contaminati o pietrosi aumentano drasticamente l'usura.
• Può rimuovere malta >5 mm? — La granigliatura è efficace per laitance e rivestimenti sottili (CSP 3–5). Per >5 mm di materiale massiccio, rimuovere prima la massa con una fresatrice e rifinire con la granigliatrice.

Caratteristiche / specifiche tecniche

• Brand: YG Machinery China
• Nome commerciale: YG Floor Shot Blasting Machine
• Modelli disponibili: YG-270 (Singolo), YG550/600 (Doppio), YG-850 (Doppio)
• Diametro ruota: 200 mm
• Larghezze di lavoro: 270 / 550–600 / 800 mm
• Velocità di avanzamento: 0,5–20 m/min (YG-270); fino a 33 m/min (YG550/600, YG-850)
• Efficienza pulizia calcestruzzo: ≥180 / ≥400 / ≥600 m2/h
• Diametro consigliato graniglia: 1,2–1,5 mm o 1,5–1,8 mm
• Consumo graniglia: circa 10 g/m2
• Uscita polvere: 120 mm o 150 mm
• Potenza ruota: 11 kW / 11*2 kW / 15*2 kW
• Alimentazione: 400V, 50Hz, 100A, spina CEE
• Peso: 150 kg / 570 kg / 700 kg
