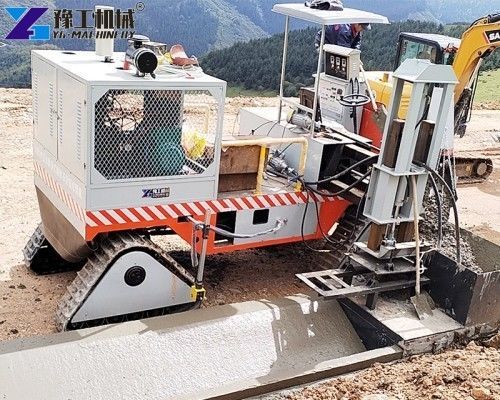

Finitrice a casseforme scorrevoli YG series

Panoramica
Questa macchina per cordoli in calcestruzzo esegue estrusione continua dei cordoli per progetti stradali, urbani e infrastrutturali. Rispetto alla modellazione manuale, aumenta le prestazioni di produzione (estrusione continua tipica fino a 3 m/min ≈180 m/h), riduce la manodopera in cantiere e assicura geometria e compattazione ripetibili del cordolo.

Vantaggi principali
La progettazione di precisione mantiene le deviazioni di altezza e larghezza entro ±5 mm. La combinazione di vibrazione ad alta frequenza e motore vibrante migliorano la compattazione in opera e riducono i rilavori. Trasmissione idraulica, sterzo automatico e livellamento rapido consentono un funzionamento stabile su terreni variabili e mantengono la precisione del profilo.

Tecnologie chiave

• Sistema di trasmissione idraulica per trazione stabile e erogazione di potenza
• Sterzo automatico e livellamento a risposta rapida (regolazioni < 0,5 s)
• Sensori di profilo (sonici o laser) per tracciamento continuo
• Vibratore ad alta frequenza con motore vibrante per migliorare la compattazione
• Controllo automatizzato del flusso materiale e dell'elevazione per limitare deviazioni e sprechi

Applicazioni

• Cordoli per banchine autostradali e barriere mediane
• Bordi perimetrali di parcheggi e separatori per piste ciclabili
• Formazione di canalette per acque meteoriche e bordi di canali di drenaggio
• Drenaggi al bordo di piste aeroportuali e opere infrastrutturali di precisione
• Delimitazioni paesaggistiche e progetti che richiedono stampi intercambiabili

Modelli e varianti (sintesi)

• YG-20 — versione portatile su ruote
• YG-30 — versione portatile su cingoli

Parametri del prodotto (tabella)
Model | YG-20 | YG-30
Tipo | Portable wheel type | Crawler portable
Sistema di sterzo | Automatic steering system | Automatic steering system
Motore | 65 kW, motore diesel turbo a quattro cilindri AC380V | 65 kW
Regime nominale | 1500 rpm |
Dimensione cordolo | Altezza ≤ 600 mm, larghezza ≤ 2000 mm | Altezza ≤ 1100 mm, larghezza ≤ 2000 mm
Metodo di formatura | Vibratore ad alta frequenza, motore vibrante annesso (entrambi i modelli)
Raggio minimo di sterzata | 6800 mm | 6800 mm
Velocità di posa | 1–7 m/min regolabile | 1–10 m/min
Volume tramoggia | 1 m³ | 1 m³
Dimensioni macchina | 5000 × 2400 × 2800 mm | 5200 × 2400 × 2800 mm
Peso | 6000 kg | 7000 kg

Note sulle prestazioni
La capacità di estrusione continua è tipicamente fino a 3 m/min (≈180 m/h) a seconda delle condizioni di cantiere e della miscela. La precisione è generalmente ±5 mm; le dimensioni di formatura si adattano tramite stampi intercambiabili per soddisfare requisiti di drenaggio o architettonici.

Ritorno sull'investimento (ROI)
La vita utile industriale supera comunemente i 10 anni. La riduzione della manodopera, l'aumento della produzione giornaliera e il risparmio di materiale (riduzione dei rifiuti di calcestruzzo fino a ~15% rispetto ai metodi manuali) contribuiscono a un rapido ROI in progetti di media e grande portata.

Esempio di progetto
In un grande progetto stradale in clima caldo la macchina ha raggiunto una produzione giornaliera sostenuta fino a 1,5 km/giorno mantenendo un controllo idraulico costante e una posa rapida per evitare la presa precoce.

Specifiche tecniche

• Modelli: YG-20, YG-30
• Potenza motore: ≈65 kW (diesel turbo a quattro cilindri, AC380V indicato)
• Regime nominale: 1500 rpm (YG-20 indicato)
• Intervallo velocità di posa: YG-20 = 1–7 m/min; YG-30 = 1–10 m/min
• Estrusione continua massima (esempio): fino a 3 m/min (dipende dal cantiere) ≈180 m/h
• Metodo di formatura: Vibratore ad alta frequenza con motore vibrante
• Capacità cordolo: YG-20 altezza ≤600 mm, larghezza ≤2000 mm; YG-30 altezza ≤1100 mm, larghezza ≤2000 mm
• Volume tramoggia: 1 m³
• Raggio minimo di sterzata: 6800 mm
• Dimensioni macchina: YG-20 = 5000×2400×2800 mm; YG-30 = 5200×2400×2800 mm
• Peso: YG-20 = 6000 kg; YG-30 = 7000 kg
• Sterzo: Sistema di sterzo automatico
• Precisione tipica: ±5 mm
