Rompi-pali idraulico

Panoramica
Scegliere un tagliapali non adatto può danneggiare le armature interne e rallentare la rifinitura dei pali. Questo demolitore pali idraulico modulare utilizza cilindri sincronizzati e scalpelli in lega per frantumare rapidamente le teste dei pali gettati in opera o prefabbricati in pochi secondi. Sul campo si dimostra tipicamente 15–20 volte più veloce di martelli demolitori manuali, preservando il nucleo della fondazione e riducendo i rischi per gli operatori.

Principio di funzionamento
Lo strumento applica pressione puntuale concentrata tramite scalpelli temperati per fratturare la matrice del calcestruzzo senza tagliare le armature metalliche. Telai modulari collegati consentono di aggiungere o rimuovere elementi per adattare il diametro interno ai diversi diametri di palo. Gli scalpelli sono fissati con perno alla testa del cilindro e sono sostituibili in cantiere rimuovendo il perno di bloccaggio.

Differenze chiave

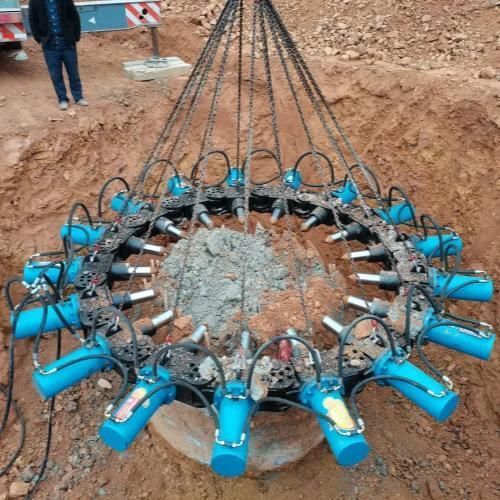

• Demolitore pali rotondo modulare: Moduli circolari collegabili per regolare rapidamente il diametro interno e crepare pali rotondi (circa 300 mm fino a 2000 mm) con forza radiale uniforme.
• Demolitore pali quadrato: Cilindri idraulici pesanti a 4 vie per applicare forza uguale da quattro lati e ottenere spigoli piani e puliti su sezioni quadrate prefabbricate (circa 300 mm a 600 mm).

Indicazioni operative e suggerimenti di cantiere

• Abbinare esattamente il numero di moduli al diametro del palo; combinazioni errate generano spinta irregolare e possono deformare le armature interne.
• Dopo aver fratturato il nucleo di calcestruzzo, sollevare lentamente il braccio dell’escavatore affinché lo strumento sollevi e rilasci il blocco frantumato in modo pulito.
• Gli scalpelli sono sostituibili in cantiere in pochi minuti estraendo il perno di bloccaggio e sostituendo le punte.

Come scegliere il demolitore pali in base all’escavatore o all’unità di potenza

• Set moduli piccoli (3–6 elementi): Adatti a pali 300–800 mm. Portata idraulica tipica: 25–60 L/min a 25–30 MPa; utilizzabili con escavatori ~15 t.
• Set moduli medi (7–10 elementi): Per pali 800–1400 mm. Portata tipica: 60–100 L/min; indicati per escavatori 20–30 t.
• Set grandi per diametri elevati (11–14 elementi): Per pali 1400–2000 mm (ponti, ferrovie). Richiedono 100–140 L/min e sono preferibili unità di potenza idraulica dedicate.

Applicazioni tipiche

• Fondazioni di linee ad alta velocità e ponti — rifinitura rapida delle teste di pali di grandi dimensioni preservando le armature.
• Pali marini e portuali — impiego con gru o escavatori per rifinitura di pali in contesti marini o fluviali.
• Cantieri commerciali e industriali — frantumazione controllata di file di pali prefabbricati quadrati o tubi in calcestruzzo precompresso ad alta resistenza.

Parametri del demolitore pali (tabella)
Module Number | PCS | 4 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18
Combination of the total weight | KG | 1600 | 2640 | 2970 | 3300 | 3630 | 3960 | 4290 | 4620 | 4950 | 5280 | 5610 | 5940
Pile diameter range | m | 400-600 | 600-800 | 800-1000 | 1000-1150 | 1150-1300 | 1300-1500 | 1500-1650 | 1650-1800 | 1800-1970 | 1970-2200 | 2200-2360 | 2360-2500
Hydraulic excavator | T | 20T-30T (small modules) | 20T-30T | 20T-30T | 30T-40T (medium modules) | 30T-40T | 30T-40T | Hydraulic system / pump station (larger sets) | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station
Max. Thrust | 300KN
Max. Cylinder Trip | 300mm
Chisel diameter | 110mm
Single module weight | 335KG
Max. Cylinder Pressure | 300MPa
Max. Hoist Capacity | ≤500mm
Single module size | 1015*865*340mm
Machinery tonnage (recommended) | ≥20T
Location pin | Φ35

Domande frequenti

• Il demolitore pali danneggerà le armature interne? No — se usato correttamente, lo scalpello frattura il calcestruzzo senza tagliare o tirare le armature.
• Un set può adattarsi a diametri diversi? Sì — il design modulare consente di aggiungere o rimuovere moduli per coprire più diametri con un solo set.
• Come sostituire gli scalpelli usurati? Sono gherlati alla testa del cilindro; estrarre il perno di bloccaggio per sostituire le punte in cantiere.

Specifiche tecniche

• Numero di moduli disponibili: 4, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 pz
• Peso totale assemblato (esempi): 1600 kg (4 pz) fino a 5940 kg (18 pz)
• Range diametro pali: ca. 400 mm fino a 2500 mm a seconda del set
• Portatore raccomandato: escavatori da ~15T (set piccoli) fino a unità idrauliche dedicate per i set più grandi; raccomandazione comune ≥20T
• Spinta massima: 300 kN
• Corsa massima cilindro: 300 mm
• Diametro scalpello: 110 mm
• Peso singolo modulo: 335 kg
• Dimensione singolo modulo: 1015 × 865 × 340 mm
• Pressione massima cilindro: 300 MPa
• Capacità massima di sollevamento (calcestruzzo rotto): ≤500 mm
• Diametro perno di posizionamento: Φ35
