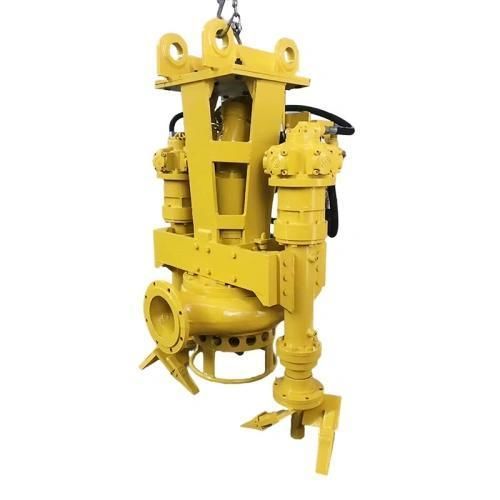

Pompa idraulica a palette YG series

con motore idraulicoa comando idraulicoin metallo

Panoramica del prodotto Una pompa idraulica per sabbia per escavatori garantisce un’efficienza di dragaggio notevolmente superiore rispetto alle pompe elettriche sommergibili, sfruttando la potenza idraulica principale dell’escavatore per generare una coppia elevata. Il sistema combina un azionamento idraulico diretto con un agitatore inferiore ad alto contenuto di cromo e taglienti laterali rotanti per frantumare rapidamente i depositi di sabbia compatti e pompare fanghi con una densità di solidi fino al 60% in peso. Il funzionamento idraulico elimina i rischi di sovraccarico del motore associati agli azionamenti elettrici e consente un dragaggio affidabile in acque profonde e in applicazioni con materiali fortemente abrasivi. Vantaggi principali

• Efficienza di dragaggio superiore del 50% rispetto alle pompe elettriche sommergibili in molti cantieri
• L’azionamento idraulico diretto sfrutta la potenza della pompa dell’escavatore per fornire una coppia elevata in presenza di sabbia e ghiaia soggette a intasamento
• Componenti dell’
• componenti della parte a contatto con il fluido in cromo-nichel per una maggiore resistenza all’abrasione e una durata prolungata
• Le lame laterali e l’agitatore frantumano la sabbia compatta e aumentano l’efficienza di aspirazione
• Pompaggio sicuro di liquami ad alto contenuto di solidi (fino a circa il 60% in peso) per dragaggi pesanti

Applicazioni comuni

• Dragaggio fluviale e disincrostazione di dighe: estrae miscele di argilla, limo e ghiaia dai fondali fluviali profondi
• Bonifica costiera e dragaggio portuale: montata su escavatori a braccio lungo o chiatte per il trasporto a lunga-distanza di trasporto di fango/sabbia
• Pulizia di sterili minerari e bacini di decantazione: le parti a contatto con il fluido in lega pesante resistono agli sterili abrasivi
• Sgombero di grandi aree e trasporto subacqueo di fanghi: si integra con altre attrezzature per escavatori (vagliatura, taglio) per cantieri multifunzionali

Modelli di pompe e tabella delle prestazioni di fabbrica Modello pompa | Portata (m³/h) | Prevalenza (m) | Potenza dell’agitatore | Coppia dell’agitatore | Tonnellaggio dell’escavatore | Applicazione sul campo consigliata YG200-15 | 200 m³/h | 15 m | 5,5 kW | 1556 N·m | 10 t–20 t | Dragaggio in acque poco profonde, sabbia fine, disincrostazione di bacini YG150-30 | 150 m³/h | 30 m | 5,5 kW | 1556 N·m | 10T–20T | Acque più profonde, pompaggio con prevalenza media YG300-20 | 300 m³/h | 20 m | 5,5 kW | 1556 N·m | 10T–20T | Dragaggio di fiumi di media portata, estrazione di sabbia ad alta portata YG500-15 | 500 m³/h | 15 m | 7,5 kW | 1946 N·m | 20T–30T | Residui di diga ad alta portata, pulizia dei fondali portuali YG250-35 | 250 m³/h | 35 m | 7,5 kW | 1946 N·m | 20T–30T | Escavatori di medie-grandi dimensioni, condotte a lunga distanza YG400-30 | 400 m³/h | 30 m | 15 kW | 2433 N·m | 30T–40T | Pompaggio di scorie pesanti, estrazione di sabbia fluviale, fango denso YG400-40 | 400 m³/h | 40 m | 15 kW | 2433 N·m | 30T–40T | Bonifica con prevalenza ultraelevata, dragaggio in acque profonde Consigli per l’operatore

• Avviare prima le frese laterali per allentare i fondali sabbiosi prima di abbassare la presa d’aspirazione della pompa; immergere la presa d’aspirazione direttamente nella sabbia compatta può causare l’inceppamento delle porte di aspirazione.
• Sciacquare la pompa con acqua pulita per diversi minuti dopo ogni turno per rimuovere la sabbia depositata e prevenire il blocco della girante.

Sintesi del caso (esempio in cantiere)

• Sfida: le pompe elettriche su un letto fluviale compattato presentavano difficoltà a causa della bassa densità dei fanghi e dei frequenti blocchi della girante.
• Soluzione: Una pompa idraulica per sabbia montata su un escavatore di medie dimensioni, dotata di un agitatore da 7,5 kW e di taglierine laterali.
• Risultato: La densità del liquame è aumentata (ad esempio >45%) e la produzione giornaliera di sabbia è raddoppiata; l’azionamento idraulico ha eliminato i precedenti problemi di sovraccarico del motore e ridotto i tempi di fermo macchina.

Domande frequenti

• Perché aggiungere taglierine laterali idrauliche? Le taglierine laterali rotanti scavano negli strati duri quando l’aspirazione dell’acqua da sola non riesce a rompere la sabbia o l’argilla compattate, aumentando la densità del fango in aspirazione.
• È possibile installarle su escavatori senza linee idrauliche aggiuntive? È possibile utilizzare circuiti ausiliari o valvole di deviazione per convogliare il flusso dell’olio alle lame laterali senza aggiungere una nuova pompa principale dedicata.
• Quanto durano le giranti e sono facili da sostituire? Le parti soggette a usura a contatto con il fluido utilizzano una lega ad alto contenuto di cromo Cr26 e durano in genere da 800 a 1.200 ore in condizioni normali di sabbia; il design con corpo diviso consente la sostituzione delle giranti in loco in poche ore.

Caratteristiche / Specifiche tecniche

• Denominazione della serie: serie YG (sono disponibili diversi modelli: YG150-30, YG200-15, YG250-35, YG300-20, YG400-30, YG400-40, YG500-15)
• Portata: 150–500 m³/h a seconda del modello
• Portata di sollevamento: 15–40 m a seconda del modello
• Potenza dell’agitatore: opzioni comuni 5,5 kW, 7,5 kW, 15 kW
• Coppia dell’agitatore: da ~1556 N·m fino a ~2433 N·m a seconda del modello
• Portata raccomandata dell’escavatore: da 10T a 40T (a seconda del modello)
• Materiali della parte a contatto con il fluido: fusione in lega ad alto contenuto di cromo (Cr26) per garantire resistenza all’usura
• Caratteristiche costruttive: azionamento idraulico diretto, agitatore inferiore, taglierine laterali rotanti, involucro diviso per la manutenzione in linea
