Sollevatore magnetico a commutazione elettrica YGML series

per movimentazione di rottamiper rottamiper lamiere in acciaio

Panoramica

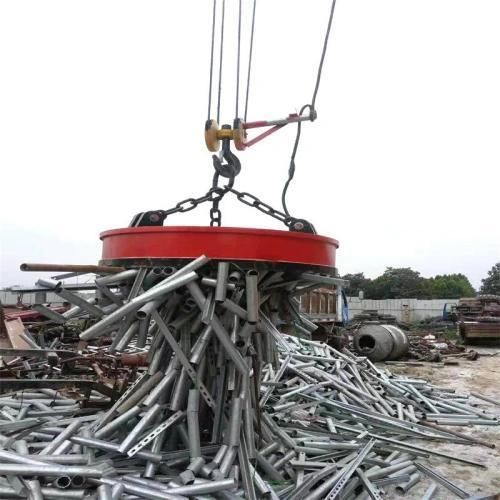

Un magnete elettromagnetico per escavatore della serie YGML è una piastra alimentata elettricamente progettata per raccogliere e rilasciare pezzi ferrosi su richiesta. Accelera la selezione della rottame e la movimentazione dei materiali riducendo le operazioni manuali. Le unità sono dotate di carter sigillati e resistenti all'umidità per utilizzo in ambienti bagnati; i modelli subacquei prevedono potting e guarnizioni anticorrosione aggiuntive.

Funzionamento e indicazioni per l'operatore

• La bobina alimentata genera un campo magnetico che attira l'acciaio; togliendo alimentazione la carica viene rilasciata pulita.
• La costruzione sigillata consente l'uso in siti umidi; l'uso in immersione richiede la specifica configurazione subacquea.
• L'uso continuo prolungato riscalda la bobina, aumentando la resistenza elettrica e riducendo la forza di sollevamento di circa il 15–20 % — pianificare i cicli di lavoro di conseguenza.
• Consigli per l'operatore: appoggiare il magnete piatto su pezzi di ferro prima dell'accensione; evitare di toccare la piastra inferiore a mani nude subito dopo lo spegnimento a causa del calore residuo; controllare regolarmente le guarnizioni della scatola di giunzione per evitare ingressi d'acqua e cortocircuiti.

Modelli e specifiche

• YGML02 — Portata vettore: 4–6 t; Peso: 1400 kg; Potenza: 5 kW; Ø est.: 700 mm; Portata: 30–55 l/min; Pressione: 170 bar — piccole discariche, pulizia con mini escavatore.
• YGML04 — 7–11 t; 1500 kg; 8 kW; 800 mm; 50–100 l/min; 180 bar — demolitori auto, carico leggero.
• YGML06 — 12–16 t; 1890 kg; 8 kW; 900 mm; 90–110 l/min; 190 bar — recupero barre nei cantieri, selezione.
• YGML08 — 17–23 t; 2000 kg; 10 kW; 1100 mm; 100–140 l/min; 200 bar — discariche medie, movimentazione di acciaio imballato.
• YGML10 — 24–30 t; 2200 kg; 10 kW; 1200 mm; 130–170 l/min; 210 bar — grandi piazzali di trasferimento, impilamento rotaie.
• YGML14 — 31–40 t; 2500 kg; 15 kW; 1300 mm; 200–250 l/min; 250 bar — demolizione navale, acciaierie, carichi pesanti.
• YGML20 — 41–50 t; 2800 kg; 15 kW; 1400 mm; 250–320 l/min; 250 bar — terminali portuali, scorie pesanti, rottami sovradimensionati.

Siti tipici di impiego

• Discariche di rottami e demolitori auto: raccolta di rottami liberi e imballati, lamiere e telai triturati.
• Demolizione e trattamento rifiuti: estrazione delle barre di armatura e dei fili incorporati nel calcestruzzo per migliorare la qualità dell'acciaio recuperato.
• Manutenzione ferroviaria: sollevamento di rotaie, piastre e bulloni per impilamento e carico.
• Flussi di lavoro integrati: impiego con utensili da taglio, benne vaglianti e pinze per ottimizzare selezione e lavorazione.

Opzioni di controllo e alimentazione

• Box di controllo 24 V DC — si collega alla batteria dell'escavatore per i modelli più piccoli e installazioni semplici.
• Generatore idraulico ausiliario — fornisce tensione stabile e maggiore forza magnetica continua per applicazioni pesanti e continue.

Punti frequenti

• Prevedere una riduzione del 15–20 % della forza magnetica durante cicli continui prolungati a causa del riscaldamento delle bobine; scegliere bobine di qualità e gestire i cicli di lavoro.
• Il funzionamento in immersione è possibile solo con modelli certificati per l'immersione dotati di potting stagno e guarnizioni anticorrosione.

Specifiche tecniche

• Manufacturer / Brand: YG Machinery
• Serie: YGML (modelli YGML02, YGML04, YGML06, YGML08, YGML10, YGML14, YGML20)
• Range capacità vettore: 4–50 t (variabile per modello)
• Range peso: circa 1400–2800 kg
• Range potenza: 5–15 kW
• Diametro esterno: 700–1400 mm
• Portata di lavoro: 30–320 l/min
• Pressione di lavoro: tip. 170–250 bar
• Protezione: carter sigillato resistente all'umidità; varianti subacquee disponibili
• Precauzioni operative: il riscaldamento delle bobine riduce la forza di sollevamento; monitorare i cicli; verificare i sigilli elettrici per evitare ingressi d'acqua; evitare di alimentare quando la piastra è sospesa sopra frammenti d'acciaio proiettati.
