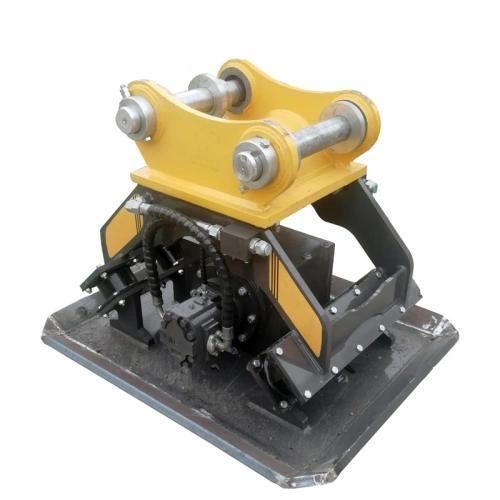

Piastra vibrante per escavatore YG series

compattatrice

Panoramica del prodotto
Un compattatore a piastra montato su escavatore trasforma il flusso idraulico in vibrazioni ad alta frequenza per ottenere un compattamento profondo e uniforme. Rispetto ai rulli manuali, raggiunge scavi stretti o profondi in sicurezza, aumenta la produttività giornaliera e riduce l'esposizione del personale in scavi pericolosi.

Ambiti di impiego

• Trincee per tubazioni e reinterri di servizi: Raggiunge trincee strette e profonde per compattare gli strati di terreno e prevenire futuri cedimenti.
• Scarpate stradali e sponde: La portata del braccio dell'escavatore consente di compattare pendii ripidi e modellare le sponde da posizione sicura.
• Compattamento di spalle e fondazioni: La vibrazione ad alta frequenza è efficace in spazi ristretti per soddisfare i requisiti di compattazione.
• Pulizia del cantiere e opere di drenaggio: Spesso impiegato con altri attrezzi per livellamento, pulizia e preparazione di drenaggi.

Specifiche (modelli)

• YG-32: Escavatori idonei 4–9 T; Forza di vibrazione 40 kN; Frequenza di eccitazione ≥2000 RPM; Pressione di esercizio 15 MPa; Portata max 60 L/min; Dimensioni 900×550×750 mm; Area d'impatto 900×550 mm; Peso 380 kg; Applicazioni tipiche: trincee per servizi strette, cortili, terreni poco profondi.
• YG-50: Escavatori idonei 10–18 T; Forza di vibrazione 65 kN; Frequenza ≥2000 RPM; Pressione 15 MPa; Portata max 100 L/min; Dimensioni 1160×700×930 mm; Area d'impatto 1160×700 mm; Peso 550 kg; Applicazioni tipiche: ripristino strade urbane, reinterri di trincee medie.
• YG-80: Escavatori idonei 20–27 T; Forza di vibrazione 110 kN; Frequenza ≥2200 RPM; Pressione 15 MPa; Portata max 160 L/min; Dimensioni 1350×900×1000 mm; Area d'impatto 1350×900 mm; Peso 920 kg; Applicazioni tipiche: sedi stradali autostradali, reinterri di tubazioni profonde.
• YG-107: Escavatori idonei 30–40 T; Forza di vibrazione 150 kN; Frequenza ≥2200 RPM; Pressione 15 MPa; Portata max 160 L/min; Dimensioni 1350×900×1050 mm; Area d'impatto 1350×900 mm; Peso 1050 kg; Applicazioni tipiche: sedi minerarie, fondazioni per edifici pesanti.

Consigli operatore e manutenzione

• Installare una valvola di scarico pressione sulla linea idraulica; la pressione eccessiva può danneggiare i motori idraulici e un flusso elevato surriscalda i cuscinetti eccentrici.
• Lavorare dal basso verso l'alto delle scarpate per evitare che materiale sciolto scivoli verso il basso e danneggi la pendenza.
• Controllare settimanalmente gli smorzatori in gomma e i bulloni di montaggio; fissaggi allentati permettono la trasmissione delle vibrazioni al braccio e possono danneggiare i cilindri.
• Ingrassare i cuscinetti dell'albero eccentrico ogni 40 ore di funzionamento con grasso haute temperatura per prolungarne la vita utile.

Specifiche tecniche

• Brand: YG Machinery
• Famiglia modelli: serie YG (YG-32, YG-50, YG-80, YG-107)
• Peso portante idoneo: 4–40 T a seconda del modello
• Intervallo forza di vibrazione: 40–150 kN a seconda del modello
• Frequenza di eccitazione: ≥2000–≥2200 RPM (dipende dal modello)
• Pressione idraulica di esercizio: 15 MPa per i modelli elencati
• Portata idraulica massima: 60, 100 o 160 L/min (dipende dal modello)
• Dimensioni tipiche e aree d'impatto: vedere elenco modelli sopra
• Pesi per modello: 380 kg (YG-32), 550 kg (YG-50), 920 kg (YG-80), 1050 kg (YG-107)
• Applicazioni principali: reinterri di trincee, compattamento di strati stradali, compattamento di fondazioni e scarpate, trincee per servizi strette
• Accessori raccomandati/installazione: smorzatori in gomma resistenti per isolare il rinculo; valvola di scarico sulla linea dell'olio
